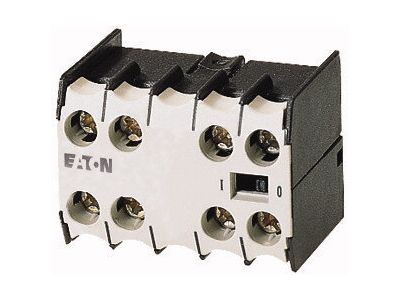

Moduł styków pomocniczych 2Z2R montaż czołowy, 22DILEM DILEM | 010112 Eaton

Opis i Kluczowe Cechy

Moduł styków pomocniczych 22DILEM marki EATON to zaawansowany komponent automatyki przemysłowej, zaprojektowany do rozszerzenia funkcjonalności styczników serii DILEM. Urządzenie oferuje konfigurację styków 2Z2R, co oznacza obecność dwóch zestyków zwiernych (NO) oraz dwóch zestyków rozwiernych (NC). Kluczowym atutem modułu są zestyki z wymuszonym przewodzeniem, które gwarantują niezawodność w układach bezpieczeństwa i sterowania, eliminując ryzyko jednoczesnego zamknięcia styków przeciwstawnych w przypadku awarii. Znamionowe napięcie izolacji (Ui) wynosi aż 690V, co pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych. Solidne zaciski śrubowe zapewniają trwałe połączenie elektryczne, odporne na wstrząsy i wibracje typowe dla środowisk produkcyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa. Moduł posiada stopień ochrony IP20, co zapewnia ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm. Urządzenie spełnia wymagania normy VDE 0106 część 100 w zakresie zabezpieczenia przed dotknięciem palcem lub grzbietem dłoni, co znacząco podnosi bezpieczeństwo personelu obsługującego rozdzielnice. Zastosowanie zestyków z wymuszonym przewodzeniem jest zgodne z normami dotyczącymi aparatury sterowniczej niskiego napięcia, co czyni ten moduł idealnym wyborem do systemów monitorowania stanu pracy maszyn.

Zastosowanie

Moduł 22DILEM znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest dedykowany do montażu czołowego na miniaturowych stycznikach serii DILEM. Dzięki konfiguracji 2Z2R, inżynierowie mogą realizować złożone funkcje logiczne, takie jak sygnalizacja stanu pracy silnika, blokady elektryczne między stycznikami czy przekazywanie informacji o statusie urządzenia do sterowników PLC. Wysokie napięcie izolacji 690V sprawia, że moduł może być stosowany w układach zasilania o standardowych napięciach przemysłowych, zapewniając pełną separację galwaniczną obwodów sterowniczych.

Wskazówki Montażowe

Montaż modułu odbywa się w sposób beznarzędziowy poprzez zatrzaśnięcie go na przedniej części stycznika bazowego (montaż czołowy), co pozwala na oszczędność miejsca na szynie DIN. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa trwałość instalacji. Przed uruchomieniem należy zweryfikować poprawność osadzenia modułu w zatrzaskach stycznika, aby mechanizm wymuszonego prowadzenia styków działał prawidłowo.

FAQ

• Czy moduł 22DILEM pasuje do wszystkich styczników EATON? Moduł jest dedykowany konkretnie do serii miniaturowych styczników DILEM. Przed montażem należy sprawdzić kompatybilność z posiadanym modelem bazowym.
• Co oznacza termin 'zestyki z wymuszonym przewodzeniem'? Jest to cecha konstrukcyjna, która gwarantuje, że styki zwierne i rozwierne nigdy nie zamkną się jednocześnie. Jeśli jeden ze styków ulegnie zespawaniu, pozostałe pozostaną w pozycji otwartej, co jest kluczowe dla systemów bezpieczeństwa.
• Jaki jest stopień ochrony tego modułu? Urządzenie posiada stopień ochrony IP20, co oznacza, że jest przeznaczone do montażu wewnątrz obudów lub rozdzielnic chroniących przed bezpośrednim wpływem warunków atmosferycznych.
