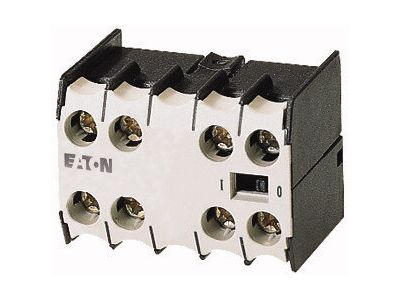

Moduł styków pomocniczych 2Z2R montaż czołowy, 22DILE DILEM | 010288 Eaton

Opis i Kluczowe Cechy

Moduł styków pomocniczych 22DILE marki EATON to zaawansowany komponent automatyki przemysłowej, zaprojektowany do rozszerzenia funkcjonalności styczników serii DILE oraz DILEM. Urządzenie oferuje konfigurację styków 2Z2R, co oznacza obecność dwóch zestyków zwiernych (NO) oraz dwóch zestyków rozwiernych (NC). Kluczowym atutem modułu są zestyki z wymuszonym przewodzeniem, które gwarantują, że styki zwierne i rozwierne nigdy nie zostaną zamknięte jednocześnie, co jest krytyczne w układach bezpieczeństwa i sterowania.

• Napięcie izolacji (Ui): Znamionowe napięcie izolacji wynoszące 690V pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych.
• Konfiguracja styków: Układ 2Z + 2R zapewnia elastyczność w projektowaniu logiki sterowania.
• Zaciski śrubowe: Solidne klucze śrubowe umożliwiają pewny montaż przewodów, minimalizując ryzyko poluzowania połączenia pod wpływem wibracji.
• Bezpieczeństwo: Stopień ochrony IP20 oraz pełne zabezpieczenie przed dotknięciem palcem zgodnie z normą VDE 0106 cz. 100 podnoszą standardy BHP w miejscu pracy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi. Spełnia wymagania normy VDE 0106 część 100, co potwierdza skuteczną ochronę przed bezpośrednim dotknięciem części pod napięciem. Wysoka jakość wykonania przez firmę EATON gwarantuje długą żywotność mechaniczną i elektryczną, co jest niezbędne w systemach pracujących w trybie ciągłym. Moduł posiada certyfikację pozwalającą na jego stosowanie w rozdzielnicach niskiego napięcia na całym świecie.

Zastosowanie

Moduł 22DILE znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz utrzymaniu ruchu. Jest idealnym rozwiązaniem do:

• Sygnalizacji stanu pracy stycznika do systemów nadrzędnych PLC.
• Realizacji blokad elektrycznych w układach nawrotnych (lewo-prawo).
• Tworzenia rozbudowanych układów kaskadowych w automatyce budynkowej i przemysłowej.
• Monitorowania obwodów bezpieczeństwa dzięki zestykom z wymuszonym przewodzeniem.

Wskazówki Montażowe

Montaż modułu 22DILE jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Urządzenie montuje się czołowo (na przedniej płycie stycznika), co pozwala na oszczędność miejsca na szynie DIN wewnątrz rozdzielnicy. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone.

FAQ

1. Czy moduł 22DILE pasuje do wszystkich styczników EATON?
Moduł jest dedykowany do serii mini-styczników DILE oraz DILEM. Przed montażem należy zweryfikować kompatybilność z konkretnym modelem bazowym.

2. Co oznacza termin 'zestyki z wymuszonym przewodzeniem'?
Jest to cecha konstrukcyjna zapewniająca, że styki pomocnicze są mechanicznie powiązane ze stykami głównymi w taki sposób, aby uniemożliwić jednoczesne zamknięcie styków NO i NC, co jest niezbędne w obwodach kontrolnych.

3. Jaki jest stopień ochrony tego modułu?
Urządzenie posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.
