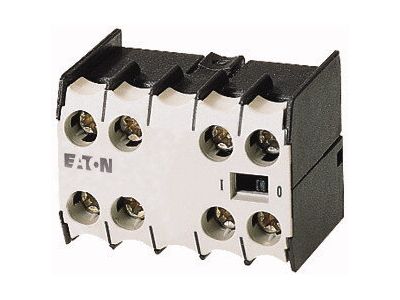

Moduł styków pomocniczych 2R montaż czołowy, 02DILEM DILEM | 010064 Eaton

Alternatywny kod produktu: 02DILEM

Opis i Kluczowe Cechy

Moduł styków pomocniczych 2R (symbol 010064) producenta DILEM to blok wyłączników pomocniczych przeznaczony do montażu czołowego. Wyposażony w styki z wymuszonym przewodzeniem, zapewnia niezawodne odwzorowanie stanu aparatu nadrzędnego – nawet przy zwarciu styków głównych, co jest kluczowe dla obwodów bezpieczeństwa. Napięcie izolacji Ui wynosi 690V, co pozwala na stosowanie w instalacjach o podwyższonym napięciu roboczym. Stopień ochrony IP20 gwarantuje ochronę przed ciałami stałymi o średnicy powyżej 12 mm, a zabezpieczenie przed dotknięciem zgodnie z VDE 0106 część 100 zwiększa bezpieczeństwo personelu.

• Styki z wymuszonym przewodzeniem: Gwarantują bezpieczne sygnalizowanie stanu łącznika – w przypadku zgrzania styków głównych styk pomocniczy nie poda fałszywego sygnału, co jest niezbędne w układach bezpieczeństwa.
• Napięcie izolacji Ui 690V: Umożliwia pracę w obwodach o napięciu roboczym do 690V AC, zwiększając zakres zastosowań w przemyśle i energetyce.
• Stopień ochrony IP20: Chroni przed przypadkowym dotknięciem części wewnętrznych – odpowiedni do montażu w rozdzielnicach i szafach sterowniczych.
• Zabezpieczenie przed dotknięciem (VDE 0106 cz.100): Konstrukcja spełnia rygorystyczne wymogi ochrony przeciwporażeniowej, co podnosi poziom bezpieczeństwa użytkowników.
• Montaż czołowy: Ułatwia szybką i pewną instalację na stycznikach i wyłącznikach rodziny DILEM, bez potrzeby stosowania dodatkowych adapterów.

Zgodność z Normami

Moduł spełnia wymogi normy VDE 0106 część 100 dotyczącej zabezpieczenia przed dotknięciem. Produkt posiada certyfikat CE i jest zgodny z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Blok styków pomocniczych znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne monitorowanie i sygnalizacja stanu łączników głównych. Dzięki stycznikom z wymuszonym przewodzeniem idealnie nadaje się do obwodów bezpieczeństwa maszyn i instalacji przemysłowych.

• Sygnalizacja stanu załączenia styczników i wyłączników w szafach sterowniczych.
• Przekazywanie sygnałów do sterowników PLC lub przekaźników w aplikacjach wymagających potwierdzenia pozycji styków.
• Realizacja funkcji blokad i zabezpieczeń w układach automatyki budynkowej i przemysłowej.
• Rozszerzenie liczby styków w modułowych systemach aparatury modułowej DILEM (styczniki, wyłączniki silnikowe).

Wskazówki Montażowe

Montaż modułu musi być przeprowadzany przy bezwzględnie odłączonym napięciu, wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu czołowego na dedykowanych aparatach DILEM. Należy przestrzegać momentów dokręcania kluczy śrubowych zgodnie z dokumentacją producenta oraz dobrać przekrój przewodów do wartości prądu obciążenia. Przed montażem sprawdź kompatybilność mechaniczną i elektryczną z aparatem nadrzędnym.

FAQ

• Czy moduł posiada podświetlenie LED? Nie, moduł styków pomocniczych 2R nie jest wyposażony w podświetlenie. Jest to pasywna jednostka stykowa przeznaczona do sygnalizacji elektrycznej.
• Jaki jest stopień ochrony modułu? Stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm oraz przed przypadkowym dotknięciem palcami. Nie chroni przed wilgocią – montaż należy wykonać w suchym środowisku rozdzielnicy lub szafy sterowniczej.
• Jakie styki (zwierne/rozwierne) znajdują się w module? Oznaczenie 2R sugeruje dwa styki rozwierne (normalnie zamknięte), jednak dokładną specyfikację funkcjonalną należy zweryfikować w karcie katalogowej producenta DILEM. W razie wątpliwości skonsultuj się z dokumentacją techniczną.
