Moduł styków pomocniczych 2R montaż czołowy, 02DILE DILEM | 010240 Eaton

Alternatywny kod produktu: 02DILE

Opis i Kluczowe Cechy

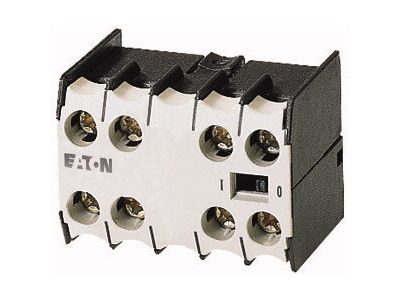

Moduł styków pomocniczych 2R (symbol 010240) przeznaczony do montażu czołowego na aparatach serii DILEM. Wyposażony w styki z wymuszonym przewodzeniem oraz zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz.100. Napięcie izolacji Ui 690 V i stopień ochrony IP20 gwarantują bezpieczną i niezawodną pracę w typowych warunkach rozdzielnicowych.

• Styki 2R z wymuszonym przewodzeniem: gwarantują pewne rozwieranie styków w przypadku uszkodzenia, co zwiększa bezpieczeństwo obwodów sterowania i sygnalizacji.
• Napięcie izolacji Ui 690 V: umożliwia stosowanie modułu w sieciach o podwyższonym napięciu bez ryzyka przebicia izolacji.
• Stopień ochrony IP20: zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm – odpowiedni do montażu w suchych pomieszczeniach rozdzielnic.
• Montaż czołowy na aparatach DILEM: łatwa i szybka rozbudowa układów sterowania bez konieczności stosowania dodatkowych szyn.
• Zabezpieczenie przed dotykiem (VDE 0106 cz.100): konstrukcja uniemożliwia przypadkowy kontakt z elementami pod napięciem podczas montażu i obsługi.

Zgodność z Normami

Moduł spełnia wymagania dotyczące zabezpieczenia przed dotknięciem zgodnie z VDE 0106 część 100. Stopień ochrony IP20 odpowiada standardom ochrony przed dostępem do części niebezpiecznych. Produkt posiada oznakowanie CE.

Zastosowanie

Moduł styków pomocniczych 2R znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne sygnalizowanie stanu lub rozszerzenie liczby styków w układach sterowania. Dzięki wymuszonemu przewodzeniu idealnie nadaje się do obwodów bezpieczeństwa.

• Sygnalizacja pozycji załącz/wyłącz styczników i przełączników w szafach sterowniczych.
• Rozszerzenie liczby styków pomocniczych w stycznikach serii DILEM (poprzez montaż czołowy).
• Budowa obwodów bezpieczeństwa wymagających gwarancji rozwierania styków (wymuszone przewodzenie).
• Automatyka budynkowa – sterowanie oświetleniem, roletami, wentylacją.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moduł mocuje się czołowo na aparacie DILEM za pomocą kluczy śrubowych (w zestawie). Momenty dokręcania oraz dopuszczalne przekroje przewodów należy sprawdzić w dokumentacji technicznej producenta.

FAQ

• Czy moduł jest podświetlany? Nie, moduł styków pomocniczych 2R nie posiada podświetlenia – jest to czysty zestyk mechaniczny. Do sygnalizacji wizualnej należy stosować oddzielne lampki.
• Jaki stopień ochrony ma ten moduł? Stopień ochrony IP20 – odpowiedni do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jakiego typu są styki – NO czy NC? Moduł posiada 2 styki rozwierne (2R). Oznacza to, że w stanie spoczynku (brak zasilania aparatu) styki są zwarte, a po załączeniu rozwierają się (wymuszone przewodzenie gwarantuje ich rozłączenie nawet w przypadku zwarć).
