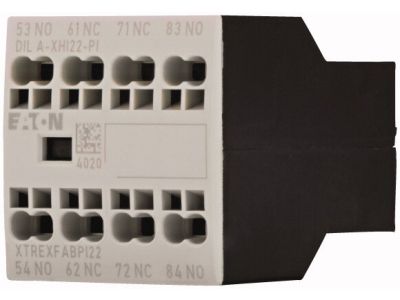

Moduł styków pomocniczych, 2NO+2NC, przedni | 199319 Eaton

Opis i Kluczowe Cechy

Moduł styków pomocniczych marki Eaton o numerze katalogowym 199319 to zaawansowane rozwiązanie przeznaczone do rozbudowy systemów sterowania w oparciu o styczniki serii DILM oraz przekaźniki DILA. Urządzenie charakteryzuje się 4-biegunową konfiguracją styków, oferując 2 zestyki zwierne (2NO) oraz 2 zestyki rozwierne (2NC). Kluczowym atutem modułu jest zastosowanie innowacyjnej technologii zacisków wtykowych Push-In, która pozwala na beznarzędziowe i błyskawiczne podłączenie przewodów, co znacząco redukuje czas prefabrykacji szaf sterowniczych.

• Prąd termiczny umowny (Ith): Wynosi 16 A, co gwarantuje wysoką obciążalność w obwodach pomocniczych.
• Znamionowy prąd roboczy AC-15: Urządzenie zapewnia stabilną pracę przy prądzie Ie = 4 A dla napięć w zakresie 220 V - 415 V, co czyni go idealnym do sterowania cewkami styczników i sygnalizacją.
• Styki przeciwstawne sprzężone: Mechanizm zapewnia bezpieczeństwo i niezawodność w układach monitorowania stanu pracy urządzeń.
• Montaż przedni: Zatrzaskowy system mocowania na czole stycznika pozwala na optymalne wykorzystanie miejsca na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Moduł spełnia wymagania bezpieczeństwa w zakresie separacji obwodów oraz wytrzymałości elektrycznej. Dzięki zastosowaniu styków o wymuszonym prowadzeniu (przeciwstawnych), moduł wpisuje się w standardy bezpieczeństwa maszynowego, umożliwiając tworzenie niezawodnych układów sprzężenia zwrotnego w systemach automatyki.

Zastosowanie

Moduł 199319 znajduje szerokie zastosowanie w przemyśle oraz budownictwie komercyjnym. Jest dedykowany do współpracy z szeroką gamą urządzeń Eaton, w tym z seriami: DILA…-PI, DILM7…-PI aż do DILM38…-PI, a także z wersjami czteropolowymi DILMP. Idealnie sprawdza się w:

• Układach sterowania silnikami (potwierdzenie stanu pracy stycznika).
• Systemach sygnalizacji awarii i gotowości do pracy.
• Logice przekaźnikowej wymagającej separacji sygnałów.
• Rozdzielnicach o dużym zagęszczeniu aparatury, gdzie technologia Push-In eliminuje ryzyko poluzowania się zacisków pod wpływem drgań.

Wskazówki Montażowe

Instalacja modułu jest intuicyjna i nie wymaga specjalistycznych narzędzi. Należy go zamontować na przedniej części kompatybilnego stycznika lub przekaźnika pomocniczego poprzez dociśnięcie, aż do momentu zadziałania zatrzasków. Przy podłączaniu przewodów w technologii Push-In, zaleca się stosowanie przewodów sztywnych lub elastycznych z tulejkami zaciskowymi – wystarczy wsunąć przewód w otwór zacisku, aby uzyskać trwałe i pewne połączenie elektryczne. Demontaż przewodu odbywa się poprzez zwolnienie blokady za pomocą standardowego wkrętaka.

FAQ

• Czy moduł pasuje do standardowych styczników ze śrubami? Ten konkretny model jest dedykowany do serii z oznaczeniem "-PI" (Push-In), co zapewnia pełną spójność wizualną i techniczną systemu połączeń.
• Jaki jest maksymalny prąd dla obciążeń indukcyjnych? Dla kategorii AC-15 przy napięciu 400V, znamionowy prąd roboczy wynosi 4 A.
• Czy styki NO i NC mogą pracować jednocześnie? Tak, moduł posiada 4 niezależne bieguny (2NO+2NC), które zmieniają swój stan mechanicznie wraz z ruchem zwory stycznika głównego.
