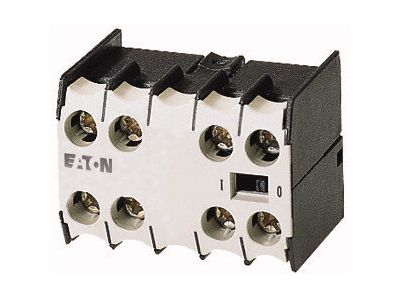

Moduł styków pomocniczych 1Z1R montaż czołowy, 11DILE | 010224 Eaton

Alternatywny kod produktu: 11DILE

Opis i Kluczowe Cechy

Moduł styków pomocniczych 1Z1R (jeden zestyk zwierny i jeden rozwierny) o symbolu 010224 przeznaczony do montażu czołowego na aparatach modułowych. Wyposażony w styki z wymuszonym prowadzeniem (zgodne z wymaganiami bezpieczeństwa), napięcie izolacji Ui 690V oraz stopień ochrony IP20. Zaciski śrubowe z kluczami zapewniają pewne i trwałe połączenie przewodów. Produkt spełnia rygorystyczne normy zabezpieczenia przed dotknięciem.

• Styki 1Z1R (1NO+1NC) z wymuszonym prowadzeniem: Gwarantują bezpieczną sygnalizację położenia styków głównych – nawet w przypadku awarii mechanizmu styki nie mogą znajdować się w tej samej pozycji, co jest kluczowe w układach bezpieczeństwa.
• Napięcie izolacji Ui 690V: Umożliwia pracę w obwodach o podwyższonym napięciu roboczym, zwiększając zakres zastosowań w instalacjach przemysłowych i budynkowych.
• Stopień ochrony IP20: Chroni przed dostępem do części niebezpiecznych palcami, a także przed ciałami stałymi o średnicy ≥12,5 mm – odpowiedni do montażu w rozdzielnicach elektrycznych.
• Zaciski śrubowe z kluczami: Ułatwiają pewne i powtarzalne dokręcanie przewodów bez ryzyka uszkodzenia zacisku, co podnosi trwałość połączenia.
• Zabezpieczenie przed dotknięciem zgodnie z VDE 0106 część 100: Gwarantuje bezpieczną obsługę i konserwację, minimalizując ryzyko porażenia prądem podczas montażu oraz eksploatacji.

Zgodność z Normami

Moduł styków pomocniczych został zaprojektowany zgodnie z wymaganiami normy VDE 0106 część 100 dotyczącej zabezpieczenia przed dotknięciem. Produkt posiada oznaczenie CE, potwierdzające zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Moduł przeznaczony jest do montażu czołowego na wyłącznikach, stycznikach oraz innych aparatach modułowych. Służy do sygnalizacji stanu łączników głównych oraz przekazywania informacji o ich położeniu do układów sterowania.

• Sygnalizacja stanu załączenia/wyłączenia wyłącznika nadprądowego lub różnicowoprądowego.
• Przekazywanie informacji o zadziałaniu aparatu do sterownika PLC, przekaźników lub systemu BMS.
• Realizacja obwodów bezpieczeństwa z wymuszonym prowadzeniem styków w maszynach i instalacjach przemysłowych.
• Sterowanie pomocnicze w automatyce budynkowej – np. załączanie oświetlenia awaryjnego po wyłączeniu głównego zasilania.

Wskazówki Montażowe

Montaż modułu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym bezwzględnym odłączeniu napięcia od całej instalacji. Moduł montuje się na przedniej ściance aparatu głównego za pomocą dostarczonych śrub mocujących. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego (zgodnie z dokumentacją techniczną). Zaciski śrubowe dokręcać z momentem zalecanym przez producenta – nie przekraczać podanych wartości, aby uniknąć uszkodzenia gwintu lub przewodu.

FAQ

• Czy moduł posiada podświetlenie LED? Moduł nie wyposażono w podświetlenie ani wskaźnik LED. Sygnalizacja stanu opiera się wyłącznie na mechanicznym położeniu styków.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20 – oznacza ochronę przed dostępem palcami i ciałami stałymi o średnicy ≥12,5 mm. Produkt nie jest odporny na wilgoć ani wodę, dlatego należy go montować w suchych rozdzielnicach wewnętrznych.
• Co oznacza wymuszone prowadzenie styków? Jest to funkcja bezpieczeństwa, która zapobiega sytuacji, w której styki NO i NC znajdą się jednocześnie w tym samym stanie. W przypadku awarii mechanizmu styki rozwierne (NC) otwierają się, a zwierne (NO) zamykają w określonej kolejności, co zapewnia wiarygodną sygnalizację położenia styków głównych.
