Moduł styków pomocniczych 1Z1R, DILM32-XHI11-S DILM | 101371 Eaton

Opis i Kluczowe Cechy

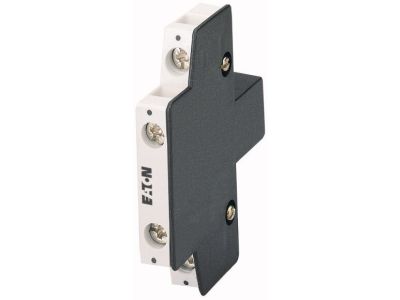

Moduł styków pomocniczych Eaton o oznaczeniu DILM32-XHI11-S to zaawansowany komponent elektro-techniczny, zaprojektowany z myślą o rozszerzeniu funkcjonalności styczników mocy z serii DILM. Urządzenie zostało wyposażone w układ styków 1Z1R, co oznacza obecność jednego styku zwiernego (1Z - NO) oraz jednego styku rozwiernego (1R - NC). Taka konfiguracja pozwala na jednoczesne realizowanie funkcji sygnalizacji stanu pracy urządzenia oraz tworzenie logicznych blokad w układach sterowania.

Kluczową cechą tego modelu jest jego konstrukcja przystosowana do zabudowy bocznej. Wczepiane łączniki pomocnicze pozwalają na optymalizację miejsca w szafie rozdzielczej, nie zwiększając głębokości aparatury na szynie DIN. Dzięki precyzyjnemu mechanizmowi zatrzaskowemu, moduł gwarantuje stabilne połączenie mechaniczne i elektryczne z jednostką podstawową, co przekłada się na niezawodność w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Moduł spełnia wymagania normy IEC/EN 60947-4-1, która definiuje parametry dla aparatury niskonapięciowej, w tym styczników i rozruszników silnikowych. Posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co zapewnia minimalizację wpływu na środowisko naturalne poprzez ograniczenie substancji niebezpiecznych w procesie produkcji. Wysoka trwałość mechaniczna styków gwarantuje długi cykl życia produktu nawet przy częstych operacjach łączeniowych.

Zastosowanie

Moduł DILM32-XHI11-S znajduje szerokie zastosowanie w profesjonalnych systemach automatyki i sterowania. Jest niezastąpiony w sytuacjach, gdzie wymagane jest:

• Przesyłanie sygnałów zwrotnych o stanie stycznika do sterowników PLC lub systemów wizualizacji SCADA.
• Realizacja układów samopodtrzymania w sterowaniu silnikami elektrycznymi.
• Tworzenie blokad elektrycznych w układach nawrotnych (lewo-prawo), zapobiegających jednoczesnemu załączeniu dwóch styczników.
• Sygnalizacja optyczna (lampki kontrolne) lub akustyczna stanów awaryjnych i roboczych.

Wskazówki Montażowe

Montaż modułu styków pomocniczych Eaton jest intuicyjny, jednak wymaga zachowania standardów bezpieczeństwa elektrycznego. Przed przystąpieniem do prac należy upewnić się, że zasilanie obwodu głównego i sterowniczego zostało całkowicie odłączone. Moduł należy nasunąć na boczną ściankę stycznika DILM, aż do momentu wyraźnego zatrzaśnięcia mechanizmu blokującego.

Podczas podłączania przewodów sterowniczych, zaleca się stosowanie tulejek zaciskowych na końcach żył, co zapobiega ich rozwarstwieniu i zapewnia lepszy kontakt elektryczny. Należy zwrócić uwagę na moment dokręcania śrub zaciskowych, aby uniknąć ich uszkodzenia przy jednoczesnym zapewnieniu odporności na wibracje występujące w pobliżu pracujących maszyn.

FAQ

• Czy moduł DILM32-XHI11-S pasuje do wszystkich styczników Eaton? Moduł jest dedykowany do serii DILM i kompatybilny z jednostkami wspierającymi montaż boczny akcesoriów z tej grupy produktowej (głównie styczniki o prądzie znamionowym do 32A i pokrewne).
• Czy styki 1Z i 1R są odizolowane galwanicznie? Tak, styki zwierne i rozwierne działają niezależnie, co pozwala na ich wykorzystanie w różnych obwodach sterowania.
• Czy montaż modułu wymaga użycia specjalistycznych narzędzi? Nie, system wczepiany pozwala na montaż bez narzędzi, natomiast do podłączenia przewodów wystarczy standardowy wkrętak izolowany.
