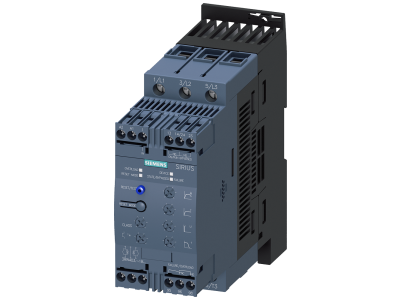

Softstart SIRIUS łagodny rozruch S2, 72A, 45kW/500V, 40 stopni, AC400-600V, AC/DC24V | 3RW4038-1BB05 Siemens

Alternatywny kod produktu: 3RW40381BB05

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW4038-1BB05 (wielkość S2) to urządzenie do łagodnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych. Prąd znamionowy 72 A umożliwia obsługę silników o dużym obciążeniu, redukując prądy szczytowe i chroniąc instalację przed wahaniami napięcia. Moc 45 kW przy napięciu 500 V zapewnia dopasowanie do standardowych napędów przemysłowych, a szeroki zakres napięcia zasilania AC 400–600 V daje elastyczność w różnych sieciach. Sterowanie niskim napięciem AC/DC 24 V zwiększa bezpieczeństwo obsługi i umożliwia podłączenie do sterowników PLC. Urządzenie pracuje w temperaturze otoczenia do 40°C, co odpowiada typowym warunkom w szafach sterowniczych.

• Prąd znamionowy 72 A: bezproblemowa obsługa silników o wysokim prądzie rozruchowym, ograniczenie przeciążeń i wydłużenie żywotności styków.
• Moc 45 kW / napięcie 500 V: optymalne dopasowanie do silników trójfazowych średniej mocy, gotowość do pracy w sieciach 400 V i 500 V.
• Szeroki zakres napięcia zasilania AC 400–600 V: uniwersalność zastosowań – jedna wersja dla różnych napięć międzyfazowych.
• Napięcie sterowania AC/DC 24 V: bezpieczne dla personelu, zgodne z typowymi systemami automatyki i sterowania.
• Temperatura otoczenia do 40°C: niezawodna praca w zamkniętych szafach sterowniczych bez ryzyka przegrzania.

Zgodność z Normami

Softstart SIRIUS 3RW4038-1BB05 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi (IEC/EN) oraz posiada certyfikat CE. Urządzenie nadaje się do stosowania w przemysłowych instalacjach elektrycznych, spełniając wymagania dla rozruszników łagodnego rozruchu silników trójfazowych.

Zastosowanie

Softstart SIRIUS przeznaczony jest do płynnego rozruchu i zatrzymania silników asynchronicznych w różnych gałęziach przemysłu. Redukuje udary mechaniczne i prądowe, odciąża sieć zasilającą oraz wydłuża żywotność napędów.

• Sterowanie ruchem silników w pompach, wentylatorach, sprężarkach i przenośnikach – eliminacja udarów hydraulicznych i mechanicznych.
• Rozruch i zatrzymywanie maszyn w przemyśle spożywczym, chemicznym i wodno-kanalizacyjnym – ochrona łożysk i przekładni.
• Zastosowanie w systemach wentylacji i klimatyzacji – zmniejszenie obciążenia sieci podczas startu dużych wentylatorów.
• Modernizacja istniejących układów gwiazda-trójkąt – oszczędność miejsca i uproszczenie okablowania przy zachowaniu funkcji łagodnego rozruchu.

Wskazówki Montażowe

Montaż i podłączenie softstartu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać do rozładowania kondensatorów. Urządzenie montuje się na szynie TH35 (DIN) w szafie sterowniczej zapewniającej odpowiednią wentylację. Przekrój przewodów należy dobrać do prądu znamionowego 72 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według dokumentacji producenta (zwykle 0,8–1,2 Nm). Należy zapewnić odstępy od innych urządzeń umożliwiające odprowadzanie ciepła.

FAQ

• Jaki jest zakres napięcia sterowania? Softstart 3RW4038-1BB05 może być sterowany napięciem AC lub DC 24 V. Umożliwia to bezpośrednie podłączenie do wyjść przekaźnikowych sterowników PLC oraz systemów automatyki.
• Czy urządzenie wymaga dodatkowego chłodzenia? Pracuje poprawnie w temperaturze otoczenia do 40°C. W przypadku montażu w szczelnej szafie lub w wysokiej temperaturze otoczenia, zaleca się zapewnienie wymuszonego obiegu powietrza (np. wentylator szafy).
• Jaką moc silnika można obsłużyć przy napięciu 400 V? Producent podaje moc 45 kW przy napięciu 500 V. Przy niższym napięciu (400 V) maksymalna moc silnika będzie proporcjonalnie mniejsza – należy dobrać zgodnie z charakterystyką prądową 72 A.
