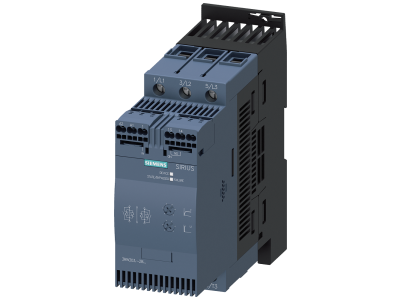

Softstart SIRIUS łagodny rozruch S2, 45A, 22kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW3036-2BB04 Siemens

Alternatywny kod produktu: 3RW30362BB04

Opis i Kluczowe Cechy

Softstart Siemens SIRIUS 3RW3036-2BB04 (seria 3RW30) to urządzenie do łagodnego rozruchu silników asynchronicznych trójfazowych. Prąd znamionowy 45A i moc 22 kW przy 400V umożliwiają bezpieczną pracę w obwodach o znacznym obciążeniu, redukując prądy szczytowe i przeciążenia mechaniczne. Zintegrowany bypass minimalizuje wydzielanie ciepła w szafie sterowniczej. Napięcie zasilania AC 200-480V oraz sterowanie AC/DC 24V zapewniają elastyczność integracji z systemami automatyki. Produkt przeznaczony do montażu przez wykwalifikowany personel.

• Prąd znamionowy 45 A / moc 22 kW (400 V): Umożliwia łagodny rozruch silników o średniej mocy, redukując udary prądowe i mechaniczne, co wydłuża żywotność napędu.
• Zakres napięcia zasilania AC 200-480 V: Uniwersalność zastosowania w różnych sieciach elektrycznych (np. 230V, 400V, 480V) bez konieczności stosowania dodatkowych transformatorów.
• Napięcie sterowania AC/DC 24 V: Kompatybilność z typowymi układami sterowania PLC, przekaźnikami i stycznikami – ułatwia integrację w systemach automatyki budynkowej i przemysłowej.
• Zintegrowany bypass: Po rozruchu silnik pracuje z pełnym napięciem sieciowym, co ogranicza straty ciepła w softstarcie i zwiększa efektywność energetyczną szafy sterowniczej.
• Kompaktowa konstrukcja (wielkość S2): Zajmuje mniej miejsca niż tradycyjne rozruszniki gwiazda-trójkąt, upraszczając okablowanie i obniżając koszty zabudowy.

Zgodność z Normami

Urządzenie spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego zgodność z rygorystycznymi standardami bezpieczeństwa i jakości. Posiada certyfikację CE.

Zastosowanie

Softstart 3RW30 dedykowany jest do standardowych zastosowań przemysłowych i komercyjnych, gdzie wymagany jest płynny rozruch silników asynchronicznych. Sprawdza się w aplikacjach, w których kluczowa jest redukcja prądów rozruchowych oraz ochrona układów mechanicznych.

• Sterowanie rozruchem wentylatorów, pomp, sprężarek i przenośników – ograniczenie skoków momentu obrotowego i wydłużenie żywotności łożysk.
• Zastosowanie w instalacjach, w których wcześniej stosowano rozruszniki gwiazda-trójkąt – znaczące oszczędność miejsca i okablowania.
• Integracja z systemami automatyki budynkowej (BMS) i przemysłowej (PLC) dzięki niskiemu napięciu sterowania 24 V AC/DC.
• Łagodny rozruch silników w sieciach o ograniczonej mocy zwarciowej – minimalizacja wahań napięcia sieciowego podczas startu.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i sterujące. Softstart przeznaczony jest do montażu na szynie TH35 (DIN) lub płycie montażowej (zgodnie z dokumentacją producenta). Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 45 A. Moment dokręcania zacisków śrubowych – według danych katalogowych Siemens.

FAQ

• Czy softstart ma wbudowany bypass? Tak, model 3RW3036-2BB04 posiada zintegrowany bypass, który po zakończeniu rozruchu zwiera tyrystory, co ogranicza straty ciepła i zwiększa niezawodność.
• Jakie napięcie sterowania jest wymagane? Urządzenie współpracuje z napięciem sterującym AC/DC 24 V. Sterowanie może być realizowane za pomocą sygnałów z przekaźników, styczników lub wyjść PLC.
• Jaki jest stopień ochrony softstartu? Producent nie podaje konkretnej wartości IP dla tego modelu – standardowo dla aparatury montowanej w szafach sterowniczych przyjmuje się ochronę przed dotykiem (IP20). Zaleca się montaż w obudowie o odpowiedniej klasie szczelności.
