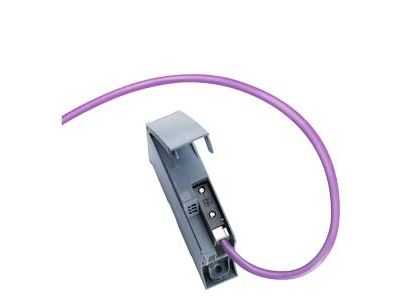

Moduł SIMATIC S7-1500, CM 1542-5 do podłączenia S7-1500 do sieci PROFIBUS DP jako DP-MASTER/SLAVE | 6GK7542-5DX00-0XE0 Siemens

Alternatywny kod produktu: 6GK75425DX000XE0

Opis i Kluczowe Cechy

Moduł komunikacyjny Siemens SIMATIC S7-1500 CM 1542-5 (nr kat. 6GK7542-5DX00-0XE0) umożliwia bezpośrednie podłączenie sterownika S7-1500 do sieci PROFIBUS DP z możliwością pracy jako DP-MASTER lub DP-SLAVE. Dzięki elastycznemu trybowi pracy pozwala na integrację z istniejącymi instalacjami PROFIBUS, zapewniając szybką i niezawodną wymianę danych w systemach automatyki przemysłowej.

• Tryb DP-MASTER/DP-SLAVE: uniwersalne zastosowanie – możliwość nadawania priorytetów komunikacji lub zależnego dołączania do magistrali, w zależności od wymagań aplikacji.
• Przeznaczony do SIMATIC S7-1500: bezpośredni montaż na szynie DIN w szafie sterowniczej, łatwa integracja z backplane sterownika i konfiguracja poprzez TIA Portal.
• Obsługa sieci PROFIBUS DP: sprawdzona technologia komunikacji szeregowej umożliwiająca łączenie napędów, czujników, paneli operatorskich i innych urządzeń w standardzie przemysłowym.
• Wsparcie dla prędkości transmisji do 12 Mb/s: szybka wymiana danych nawet w rozbudowanych strukturach sieciowych – bez zbędnych opóźnień w przesyłaniu sygnałów sterujących.
• Kompaktowa konstrukcja modułu CM 1542-5: oszczędność miejsca w rozdzielnicy, dopasowana do systemu montażowego S7-1500.

Zgodność z Normami

Moduł CM 1542-5 został zaprojektowany zgodnie z wytycznymi Siemens dla systemów automatyki SIMATIC oraz standardami przemysłowymi dla sieci PROFIBUS DP. Posiada oznaczenie CE i jest przeznaczony do stosowania w środowiskach przemysłowych spełniających wymagania dyrektyw europejskich. Szczegółowe certyfikaty dostępne w dokumentacji technicznej produktu.

Zastosowanie

Moduł komunikacyjny CM 1542-5 jest kluczowym elementem rozbudowy systemu S7-1500 o magistralę PROFIBUS DP. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest połączenie nowego sterownika z istniejącymi urządzeniami PROFIBUS lub budowa nowej sieci w standardzie DP.

• Integracja sterownika S7-1500 z siecią PROFIBUS DP jako master – nadzorowanie pracy podłączonych urządzeń (napędy, czujniki, moduły I/O).
• Praca w roli slave w sieci PROFIBUS DP, gdy S7-1500 ma pełnić funkcję urządzenia podrzędnego względem nadrzędnego sterownika.
• Tworzenie rozproszonych struktur sterowania w automatyce budynkowej i procesowej z wykorzystaniem komunikacji szeregowej.
• Modernizacja starszych instalacji PROFIBUS – podłączenie nowego kontrolera S7-1500 bez konieczności wymiany okablowania i urządzeń peryferyjnych.

Wskazówki Montażowe

Montaż i podłączenie modułu CM 1542-5 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w szafie sterowniczej, łącząc je z backplane sterownika SIMATIC S7-1500. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania systemu. Konfigurację adresów i parametrów sieci PROFIBUS wykonuje się w środowisku TIA Portal. Należy stosować przewody PROFIBUS DP zgodne z normą 50170 i zakończyć magistralę rezystorami terminującymi. Szczegółowe dane dotyczące momentu dokręcania oraz przekroju przewodów znajdują się w dokumentacji technicznej produktu.

FAQ

• Jakie są dostępne tryby pracy modułu CM 1542-5? Moduł może pracować jako DP-MASTER lub DP-SLAVE, konfigurowane w TIA Portal. W trybie master zarządza siecią i odczytuje dane od urządzeń podrzędnych; w trybie slave odpowiada na zapytania nadrzędnego mastera.
• Czy moduł wymaga osobnego zasilania? CM 1542-5 jest zasilany z backplane sterownika S7-1500 – nie wymaga dodatkowego źródła. Pobór prądu przez moduł należy uwzględnić w bilansie mocy systemu (szczegóły w dokumentacji technicznej).
• Jakie są maksymalne długości kabla w sieci PROFIBUS DP z tym modułem? Długość segmentów sieci PROFIBUS DP zależy od prędkości transmisji. Dla prędkości 12 Mb/s maksymalna długość odcinka wynosi 100 m. Przy niższych prędkościach (np. 1,5 Mb/s) możliwe są dłuższe odcinki (do 200 m). Szczegóły w wytycznych dla sieci PROFIBUS.
