Moduł selektywności we.24 V DC/40 A wyj. 24 V DC/4x 10 A SITOP PSE200U | 6EP1961-2BA41 Siemens

Opis i Kluczowe Cechy

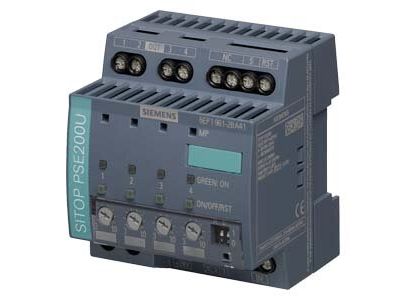

Moduł selektywności SITOP PSE200U o numerze katalogowym 6EP1961-2BA41 to zaawansowane urządzenie marki Siemens, zaprojektowane w celu zwiększenia niezawodności systemów zasilania 24 V DC. Urządzenie pełni rolę inteligentnego rozdzielacza energii, który monitoruje prąd obciążenia w czterech niezależnych kanałach wyjściowych. Przy całkowitym prądzie wejściowym wynoszącym 40 A DC, moduł pozwala na precyzyjne zabezpieczenie poszczególnych gałęzi prądowych o natężeniu do 10 A każda.

Kluczową cechą modułu jest możliwość płynnej regulacji progu zadziałania w zakresie od 3 A do 10 A dla każdego kanału z osobna. Dzięki temu inżynierowie mogą dopasować charakterystykę zabezpieczenia do konkretnego odbiornika. Elektronika modułu została zaprojektowana tak, aby tolerować krótkotrwałe piki prądowe, które często występują podczas rozruchu urządzeń (tzw. prąd rozruchowy), jednocześnie błyskawicznie reagując na długotrwałe przeciążenia lub zwarcia. Taka selektywność gwarantuje, że awaria w jednym obwodzie nie spowoduje wyłączenia całego zasilacza, co minimalizuje ryzyko kosztownych przestojów w produkcji.

• Cztery kanały wyjściowe: Każdy z możliwością indywidualnej nastawy prądu.
• Sygnalizacja stanu: Każdy kanał posiada diodę LED informującą o statusie pracy oraz wyjście sygnałowe do diagnostyki.
• Wysoka selektywność: Skuteczne wykrywanie awarii nawet przy długich przewodach o wysokiej rezystancji.
• Integracja z systemami sterowania: Dostępne bezpłatne bloki funkcyjne dla SIMATIC S7, STEP 7, TIA Portal oraz SIMOTION.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi firmy Siemens, co zapewnia pełną kompatybilność z systemami automatyki klasy światowej. Moduł spełnia rygorystyczne normy bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej (EMC), co jest niezbędne w trudnych warunkach hal produkcyjnych. Urządzenie posiada certyfikację CE oraz jest przystosowane do pracy w szerokim spektrum aplikacji przemysłowych, gwarantując stabilność napięcia 24 V DC dla krytycznych komponentów sterowniczych nawet w przypadku wystąpienia zwarcia w obwodach pomocniczych.

Zastosowanie

Moduł SITOP PSE200U znajduje zastosowanie wszędzie tam, gdzie ciągłość procesów technologicznych jest priorytetem. Jest idealnym rozwiązaniem dla:

• Linii produkcyjnych: Zabezpieczenie czujników, elementów wykonawczych i paneli HMI.
• Budowy maszyn: Rozdzielenie zasilania na poszczególne sekcje maszyny w celu łatwiejszej diagnostyki usterek.
• Systemów IT i sterowania: Ochrona sterowników PLC przed skutkami awarii w obwodach polowych.
• Przemysłu procesowego: Gdzie selektywne wyłączanie uszkodzonych gałęzi zapobiega niekontrolowanemu zatrzymaniu całego zakładu.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TH35), co zapewnia szybką i stabilną instalację w szafie sterowniczej. Należy zwrócić uwagę na odpowiedni przekrój przewodów zasilających, biorąc pod uwagę prąd wejściowy rzędu 40 A, aby uniknąć nadmiernych spadków napięcia. Zaciski śrubowe modułu zapewniają pewne połączenie elektryczne; zaleca się stosowanie odpowiedniego momentu dokręcania zgodnie z dokumentacją techniczną. Podczas konfiguracji należy ustawić potencjometrem pożądany próg zadziałania (3-10 A) dla każdego kanału, biorąc pod uwagę nominalny pobór prądu przez podłączone odbiorniki oraz ich charakterystykę rozruchową.

FAQ

1. Czy moduł PSE200U współpracuje z zasilaczami innych marek niż Siemens?
Tak, moduł jest uniwersalnym dodatkiem do wszystkich zasilaczy 24 V DC, choć optymalną wydajność i spójność diagnostyczną osiąga w połączeniu z rodziną zasilaczy SITOP.

2. Co się dzieje, gdy w jednym kanale wystąpi zwarcie?
Moduł selektywnie odłącza tylko ten kanał, w którym wykryto usterkę. Pozostałe trzy kanały pracują bez zakłóceń, dostarczając stabilne napięcie 24 V do pozostałych odbiorników.

3. Jak zresetować kanał po usunięciu awarii?
Resetowanie może odbywać się ręcznie na urządzeniu lub zdalnie, zależnie od konfiguracji systemu sterowania i wykorzystania dostępnych bloków funkcyjnych w TIA Portal.
