Moduł rozszerzenia LOGO! AM2, 12/24VDC, 2 AI 0-10V OR 0-- 20mA | 6ED1055-1MA00-0BA2 Siemens

Opis i Kluczowe Cechy

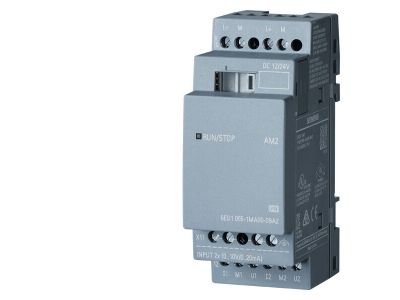

Moduł rozszerzeń Siemens LOGO! AM2 o numerze katalogowym 6ED1055-1MA00-0BA2 to zaawansowane rozwiązanie dedykowane dla sterowników logicznych serii LOGO! 8. Urządzenie pozwala na precyzyjną rozbudowę systemu o dwa dodatkowe wejścia analogowe, co jest kluczowe w aplikacjach wymagających monitorowania parametrów procesowych w czasie rzeczywistym. Moduł charakteryzuje się uniwersalnością zasilania napięciem stałym w zakresie 12/24 V DC, co zapewnia kompatybilność z większością standardowych szaf sterowniczych.

• Wszechstronność sygnałów: Każde z dwóch wejść analogowych może zostać skonfigurowane do pracy w standardzie napięciowym 0-10 V lub prądowym 0/4-20 mA, co eliminuje konieczność stosowania zewnętrznych przetworników sygnału.
• Skalowalność systemu: Dzięki modułowej budowie, jednostka bazowa LOGO! 8 może zostać rozbudowana do maksymalnie 8 wejść analogowych, co pozwala na tworzenie złożonych układów sterowania.
• Kompaktowa obudowa: Szerokość modułu została zoptymalizowana pod kątem oszczędności miejsca na szynie DIN, zachowując przy tym wysoką odporność mechaniczną.
• Integracja: Pełna kompatybilność z oprogramowaniem LOGO! Soft Comfort zapewnia szybką konfigurację i łatwe mapowanie adresów wejść w programie sterującym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi firmy Siemens. Moduł spełnia rygorystyczne normy bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej (EMC), co gwarantuje stabilną pracę nawet w środowiskach o dużym natężeniu zakłóceń. Posiada certyfikację CE oraz spełnia wymagania dyrektyw dotyczących urządzeń niskonapięciowych, co jest niezbędne przy certyfikacji całych rozdzielnic elektrycznych.

Zastosowanie

Moduł LOGO! AM2 znajduje szerokie zastosowanie w nowoczesnej automatyce B2B. Jest niezastąpiony w systemach HVAC do monitorowania temperatury i wilgotności za pomocą czujników z wyjściem analogowym. W przemyśle wykorzystuje się go do pomiaru ciśnienia w układach pneumatycznych, kontroli poziomu cieczy w zbiornikach oraz monitorowania prędkości obrotowej napędów poprzez sygnały z falowników. Dzięki obsłudze standardu 4-20 mA, moduł doskonale radzi sobie z przesyłaniem sygnałów na większe odległości, minimalizując wpływ spadków napięcia na dokładność pomiaru.

Wskazówki Montażowe

Montaż modułu powinien odbywać się na standardowej szynie DIN 35 mm. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Moduł łączy się z jednostką bazową lub poprzednim rozszerzeniem za pomocą zintegrowanego złącza bocznego (szyny komunikacyjnej). Podczas podłączania przewodów sygnałowych zaleca się stosowanie kabli ekranowanych, aby zminimalizować wpływ zakłóceń zewnętrznych na precyzję odczytu analogowego. Należy zwrócić uwagę na prawidłowe dokręcenie zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

• Czy moduł AM2 współpracuje ze starszymi wersjami LOGO! (np. 0BA6)? Prezentowany model 6ED1055-1MA00-0BA2 jest dedykowany do współpracy z generacją LOGO! 8.
• Jakie jest dopuszczalne napięcie zasilania? Moduł pracuje w szerokim zakresie napięcia stałego 12V DC lub 24V DC.
• Czy wejścia analogowe wymagają zewnętrznej kalibracji? Nie, wejścia są fabrycznie skalibrowane, a ich parametryzacja odbywa się bezpośrednio w środowisku programistycznym LOGO! Soft Comfort.
• Czy mogę mieszać sygnały prądowe i napięciowe? Tak, każde z dwóch wejść może być skonfigurowane niezależnie, co pozwala na jednoczesne podłączenie np. jednego czujnika 0-10V i jednego 4-20mA.
