moduł rozszerzeń wejść cyfrowych, z wyjściem MODBUS RTU, 1 moduł | MAX-MR-DI-4HI F&F

Opis i Kluczowe Cechy

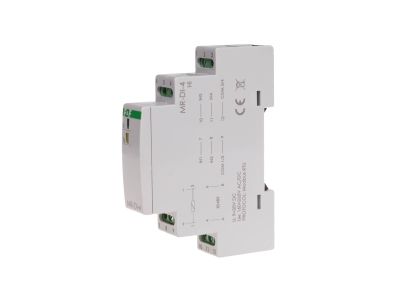

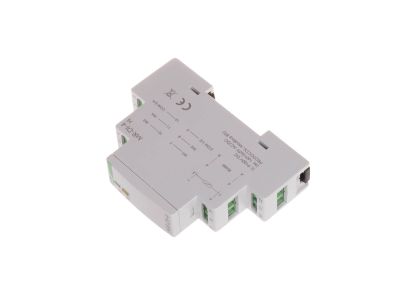

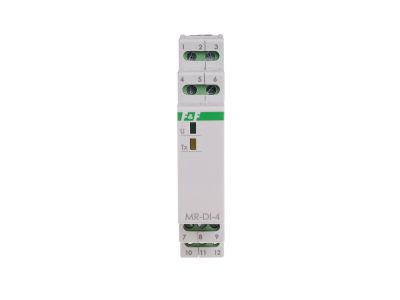

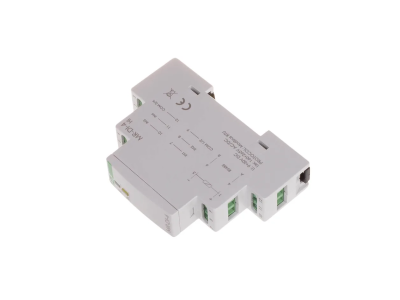

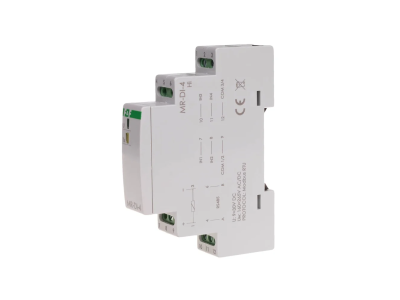

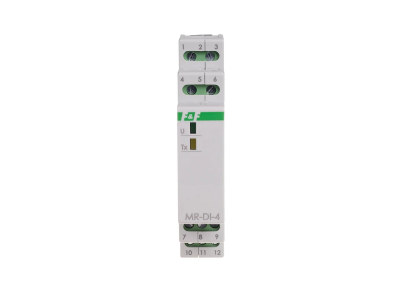

Moduł rozszerzeń wejść cyfrowych MAX-MR-DI-4HI przeznaczony jest do zwiększania liczby wejść cyfrowych w systemach automatyki. Działa w trybie SLAVE z protokołem MODBUS RTU przez port RS-485. Zasilanie 9–30 V DC, pobór mocy 0,3 W. Cztery wejścia o szerokiej tolerancji napięciowej 160–265 V AC/DC umożliwiają bezpośrednie odczytywanie sygnałów z różnych źródeł. Montaż na szynie TH35 w obudowie szerokości 1 modułu (18 mm). Stopień ochrony IP20.

• 4 wejścia cyfrowe: pozwalają na jednoczesne monitorowanie czterech sygnałów binarnych – idealne do rozbudowy istniejących układów PLC.
• Tolerancja napięciowa wejść 160–265 V AC/DC: kompatybilność z sygnałami sieciowymi (np. 230 V AC) oraz niskonapięciowymi DC bez konieczności stosowania dodatkowych konwerterów.
• Interfejs RS-485 z protokołem MODBUS RTU (SLAVE): łatwa integracja z większością sterowników i systemów nadzoru; adresowanie 1–247, prędkość 1200–115200 bit/s, konfigurowalna parzystość i bity stopu.
• Szeroki zakres zasilania 9–30 V DC: elastyczność w doborze źródła napięcia – może być zasilany z typowych zasilaczy 12 V lub 24 V DC.
• Kompaktowa obudowa 1 modułu (18 mm): oszczędność miejsca w rozdzielnicy, montaż na szynie TH35 bez zajmowania nadmiernej powierzchni.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących kompatybilności elektromagnetycznej oraz niskonapięciowego sprzętu elektrycznego. Posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnymi standardami branżowymi dla aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Moduł MAX-MR-DI-4HI znajduje zastosowanie wszędzie tam, gdzie potrzebne jest rozszerzenie liczby wejść cyfrowych w systemach sterowania. Sprawdza się w instalacjach przemysłowych oraz budynkowych z komunikacją MODBUS RTU.

• Rozbudowa sterowników PLC o dodatkowe wejścia sygnałów 24 V DC lub 230 V AC.
• Monitorowanie stanów czujników, przycisków, krańcówek i innych elementów binarnych w automatyce budynkowej.
• Integracja z systemami BMS, SCADA lub inteligentnymi rozdzielnicami poprzez magistralę RS-485.
• Jako zdalny moduł wejściowy w instalacjach wymagających separacji galwanicznej i komunikacji szeregowej.

Wskazówki Montażowe

Montaż oraz podłączenie modułu może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód nie znajduje się pod napięciem. Moduł przeznaczony jest do montażu na szynie TH35 (DIN 35 mm). Zaciski śrubowe 2,5 mm² dokręcaj momentem 0,4 Nm zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do spodziewanego obciążenia (max 2,5 mm²). Zachowaj odległości do innych urządzeń zgodnie z obowiązującymi przepisami.

FAQ

• Jak ustawić adres MODBUS w module? Adres urządzenia (1–247) konfiguruje się za pomocą przełączników lub oprogramowania – szczegółowe instrukcje znajdują się w dokumentacji technicznej producenta. Parametry transmisji (prędkość, parzystość, bity stopu) są również programowalne.
• Jaki jest stopień ochrony modułu? Obudowa modułu posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani wnikanie wody – stosować w suchych pomieszczeniach rozdzielni.
• Czy moduł sygnalizuje stan wejść diodami LED? Danych na ten temat nie zawarto w karcie katalogowej – stan wejść należy odczytywać poprzez komunikację MODBUS RTU. Zalecamy zapoznanie się z pełną dokumentacją techniczną w celu sprawdzenia ewentualnych wskaźników.
