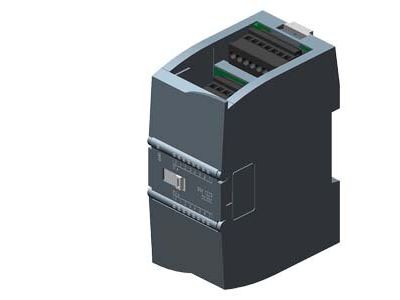

Moduł rozszerzeń SIPLUS S7-1200 SM 1223 8DI/8DQ -25...+70C z powł. ochr. na bazie 6ES7223-1BH32-0XB0 | 6AG1223-1BH32-2XB0 Siemens

Alternatywny kod produktu: 6AG12231BH322XB0

Opis i Kluczowe Cechy

Moduł rozszerzeń SIPLUS S7-1200 SM 1223 (symbol 6AG1223-1BH32-2XB0) to komponent sterownika PLC przeznaczony do pracy w trudnych warunkach otoczenia. Wyposażony w 8 wejść cyfrowych (DI) i 8 wyjść cyfrowych (DQ), zapewnia rozbudowę systemu automatyki o dodatkowe punkty sygnalizacji i sterowania. Dzięki powłoce ochronnej (conformal coating) oraz rozszerzonemu zakresowi temperatur od -25°C do +70°C moduł sprawdza się w aplikacjach wymagających wysokiej odporności na wilgoć, zapylenie i drgania.

• 8 wejść cyfrowych (DI): umożliwiają odczyt sygnałów z czujników, przycisków lub przełączników – elastyczne rozszerzenie liczby punktów pomiarowych w instalacji.
• 8 wyjść cyfrowych (DQ): pozwalają na bezpośrednie sterowanie odbiornikami (np. stycznikami, przekaźnikami, sygnalizatorami) bez konieczności stosowania dodatkowych modułów.
• Zakres temperatur -25°C do +70°C: gwarantuje niezawodną pracę w ekstremalnych warunkach klimatycznych, od mroźnych hal produkcyjnych po gorące szafy sterownicze.
• Powłoka ochronna (conformal coating): zabezpiecza elektronikę przed wilgocią, chemikaliami i zanieczyszczeniami – zwiększa trwałość w środowiskach przemysłowych.
• Kompatybilność z SIPLUS S7-1200: moduł jest bezpośrednim rozszerzeniem serii sterowników Siemens SIPLUS, co zapewnia łatwą integrację i pełne wsparcie techniczne.

Zgodność z Normami

Moduł SIPLUS SM 1223 jest zgodny z europejskimi normami dotyczącymi automatyki przemysłowej oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie ze standardami DIN dla szyn montażowych i aparatury modułowej, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Moduł rozszerzeń SIPLUS S7-1200 SM 1223 znajduje zastosowanie w zaawansowanych systemach sterowania i automatyki, gdzie wymagana jest duża liczba wejść/wyjść oraz odporność na trudne warunki otoczenia.

• Sterowanie procesami przemysłowymi – odczyt czujników i załączanie siłowników w liniach produkcyjnych.
• Automatyka budynkowa – obsługa oświetlenia, klimatyzacji, rolet i systemów alarmowych w obiektach o podwyższonej wilgotności lub zapyleniu.
• Przemysł wydobywczy i maszynowy – praca w temperaturach ujemnych i środowisku narażonym na chemikalia.
• Systemy bezpieczeństwa i sygnalizacji – szybkie przetwarzanie sygnałów w aplikacjach wymagających niezawodności w ekstremalnych warunkach.

Wskazówki Montażowe

Montaż modułu SIPLUS SM 1223 na szynie DIN TH35 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przekrój przewodów należy dobrać zgodnie z dopuszczalnym prądem obciążenia – szczegółowe wartości określone są w dokumentacji technicznej producenta (Siemens). Moment dokręcania zacisków musi być zgodny z wytycznymi katalogowymi, aby zapewnić pewne połączenie elektryczne i uniknąć przegrzania. Nie należy przekraczać maksymalnego napięcia izolacji modułu.

FAQ

• Czy moduł posiada powłokę ochronną? Tak, moduł SIPLUS SM 1223 (6AG1223-1BH32-2XB0) jest wyposażony w powłokę ochronną (conformal coating), która zwiększa odporność na wilgoć, kurz, opary chemiczne i drgania. To kluczowa cecha wersji SIPLUS, przeznaczonej do trudnych środowisk.
• Jaki zakres temperatur pracy ma ten moduł? Moduł został zaprojektowany do pracy w zakresie temperatur otoczenia od -25°C do +70°C. Dzięki temu sprawdza się zarówno w chłodniach, jak i w gorących halach przemysłowych.
• Czy moduł jest kompatybilny ze standardowym sterownikiem S7-1200? Tak, moduł 6AG1223-1BH32-2XB0 bazuje na standardowym module 6ES7223-1BH32-0XB0 i jest w pełni kompatybilny z serią SIPLUS S7-1200. Może być montowany w tych samych konfiguracjach, wymaga jedynie uwzględnienia rozszerzonego zakresu temperaturowego i powłoki ochronnej.
