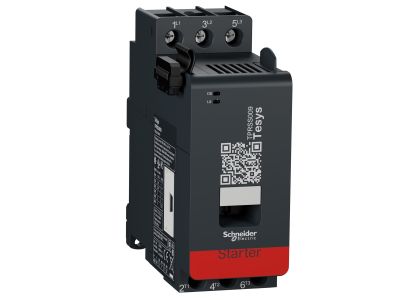

Moduł rozrusznika DOL wersja safety I=9A (AC-3) 4kW, TeSys Island | TPRSS009 Schneider Electric

Opis i Kluczowe Cechy

Moduł rozrusznika bezpośredniego (Direct-On-Line) TeSys Island o numerze katalogowym TPRSS009 to zaawansowane rozwiązanie klasy safety, zaprojektowane do precyzyjnego sterowania i kompleksowej ochrony silników elektrycznych o mocy do 4 kW przy napięciu znamionowym 400 V AC (co odpowiada 5 hp przy 480 V). Urządzenie pracuje przy prądzie znamionowym do 9 A i napięciu izolacji dochodzącym do 690 V, co czyni je idealnym komponentem dla nowoczesnych, cyfrowych systemów zarządzania obciążeniami.

• Inteligentna ochrona silnika: Moduł oferuje szeroki zakres nastaw przeciążenia termicznego od 0,18 A do 9 A z możliwością wyboru klasy wyłączania w zakresie 5-30, co pozwala na idealne dopasowanie charakterystyki do specyfiki rozruchu danego napędu.
• Zaawansowana diagnostyka: System monitoruje parametry takie jak utrata fazy, asymetria prądowa, odwrócenie faz, a także wykrywa zablokowany wirnik (zacięcie) oraz zbyt długi rozruch (przeciągnięcie).
• Cyberbezpieczeństwo: Produkt posiada certyfikat Achilles na poziomie 2, co gwarantuje wysoką odporność na cyberzagrożenia w środowiskach przemysłowych IIoT.
• Monitoring energii: Przy współpracy z modułem napięciowym TPRVM001, rozrusznik umożliwia śledzenie mocy czynnej, biernej oraz całkowitego zużycia energii, co wspiera optymalizację kosztów operacyjnych.

Zgodność z Normami

Moduł TPRSS009 został zaprojektowany z myślą o najwyższych standardach bezpieczeństwa maszynowego i przemysłowego. W połączeniu z modułem interfejsu bezpieczeństwa TPRSM001 oraz odpowiednim zewnętrznym urządzeniem zabezpieczającym, system spełnia rygorystyczne wymagania normy IEC 61508 dotyczące nienaruszalności bezpieczeństwa.

• Certyfikacja globalna: Zgodność z normami IEC, UL, CSA, CCC oraz EAC umożliwia stosowanie urządzenia na rynkach całego świata.
• Ekologia i zrównoważony rozwój: Produkt posiada status Green Premium, co oznacza pełną zgodność z dyrektywami RoHS oraz rozporządzeniem REACh, minimalizując wpływ na środowisko naturalne.
• Bezpieczeństwo funkcjonalne: Architektura modułu pozwala na integrację w systemach wymagających wysokiego poziomu niezawodności w sytuacjach awaryjnych.

Zastosowanie

Rozrusznik TeSys Island TPRSS009 znajduje szerokie zastosowanie w aplikacjach przemysłowych, gdzie kluczowa jest integracja z systemami sterowania poprzez magistrale komunikacyjne oraz zapewnienie bezpieczeństwa personelu i maszyn. Jest szczególnie polecany do:

• Systemów transportu bliskiego i przenośników taśmowych.
• Układów pompowych i wentylacyjnych wymagających precyzyjnego monitorowania stanu pracy.
• Maszyn pakujących i przetwórczych, gdzie wymagane są funkcje bezpieczeństwa (Safety).
• Rozdzielnic inteligentnych w koncepcji Industry 4.0, dążących do pełnej cyfryzacji danych procesowych.

Wskazówki Montażowe

Montaż modułu TPRSS009 jest intuicyjny i odbywa się w ramach ekosystemu TeSys Island. Urządzenie montowane jest na standardowej szynie DIN 35 mm, co zapewnia stabilność mechaniczną i łatwość rozbudowy systemu.

• Konfiguracja wyspy: Moduł musi być połączony z modułem sprzęgającym TPRBC (Bus Coupler), który zarządza komunikacją wewnątrz wyspy.
• Okablowanie: Należy zwrócić szczególną uwagę na moment dokręcania zacisków prądowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków przy prądzie 9 A.
• Integracja cyfrowa: Konfiguracja parametrów ochronnych odbywa się za pomocą narzędzi programowych Schneider Electric, co eliminuje konieczność ręcznego ustawiania potencjometrów i zwiększa precyzję nastaw.

FAQ

• Czy moduł może pracować samodzielnie? Nie, moduł TPRSS009 jest częścią systemu TeSys Island i do poprawnego działania wymaga modułu komunikacyjnego TPRBC.
• Jaki jest zakres nastawy prądowej? Zakres nastawy wyzwalacza przeciążeniowego wynosi od 0,18 A do 9 A, co pozwala na zabezpieczenie bardzo małych silników oraz jednostek o mocy do 4 kW.
• Czy urządzenie monitoruje prąd doziemienia? Tak, moduł posiada wbudowaną funkcję wykrywania prądu doziemienia, co znacząco podnosi poziom ochrony instalacji przed pożarem i uszkodzeniem izolacji.
