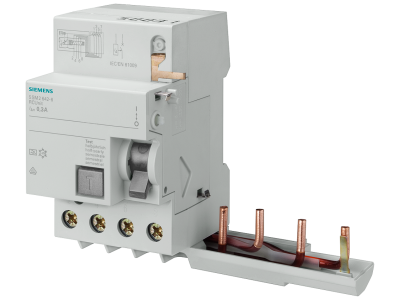

Moduł różnicowoprądowy do 5SY, typ A, 0,3-40A, 4-biegunowy, 30mA, 400V, 3mm | 5SM2342-6 Siemens

Alternatywny kod produktu: 5SM23426

Opis i Kluczowe Cechy

Moduł różnicowoprądowy 5SM2342-6 Siemens to 4-biegunowy wyłącznik różnicowoprądowy typu A, przeznaczony do montażu z wyłącznikami nadprądowymi serii 5SY. Prąd znamionowy 40A oraz prąd różnicowy 30mA zapewniają skuteczną ochronę przeciwporażeniową w instalacjach 400V AC. Konstrukcja typu A pozwala na wykrywanie prądów stałych pulsujących, co zwiększa bezpieczeństwo w obwodach z nowoczesnymi odbiornikami elektronicznymi.

• Prąd znamionowy 40A: bezpieczna praca w obwodach o znacznym obciążeniu, kompatybilność z typową instalacją domową i przemysłową.
• Prąd różnicowy 30mA: wysoka czułość ochrony przeciwporażeniowej, zgodna z wymaganiami ochrony uzupełniającej.
• Typ A: wykrywa prądy stałe pulsujące – niezastąpiony w obwodach zasilających urządzenia z prostownikami, falownikami lub ściemniaczami.
• Napięcie znamionowe 400V AC: dedykowany do sieci trójfazowych z przewodem neutralnym (TN/TT).
• Przeznaczony do współpracy z wyłącznikami nadprądowymi 5SY: umożliwia stworzenie kompaktowego wyłącznika różnicowo-nadprądowego (RCD+MCB) w rozdzielnicy modułowej.

Zgodność z Normami

Moduł różnicowoprądowy 5SM2342-6 jest zgodny z obowiązującymi europejskimi normami dla wyłączników różnicowoprądowych oraz posiada certyfikat CE. Producent deklaruje spełnienie wymogów dyrektyw niskonapięciowej i EMC.

Zastosowanie

Moduł 5SM2342-6 stosowany jest w rozdzielnicach modułowych jako element ochrony przeciwporażeniowej w instalacjach 3-fazowych. W połączeniu z wyłącznikiem nadprądowym serii 5SY tworzy zintegrowane zabezpieczenie różnicowo-nadprądowe.

• Ochrona przeciwporażeniowa w obwodach gniazd wtykowych i odbiorników stacjonarnych.
• Zabezpieczenie obwodów z urządzeniami generującymi prądy stałe pulsujące (np. pompy ciepła, klimatyzatory, ładowarki EV).
• Instalacje przemysłowe i komercyjne wymagające selektywności i ciągłości zasilania.
• Rozdzielnice mieszkaniowe i biurowe z obwodami 3-fazowymi (kuchnie, warsztaty).

Wskazówki Montażowe

Montaż modułu różnicowoprądowego może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z obciążalnością prądową dla 40A. Moment dokręcania zacisków oraz długość odizolowania przewodów należy stosować według dokumentacji producenta. Moduł wymaga współpracy z wyłącznikiem nadprądowym 5SY – nie może być stosowany samodzielnie jako zabezpieczenie nadprądowe.

FAQ

• Czy moduł 5SM2342-6 może być stosowany samodzielnie bez wyłącznika 5SY? Nie – jest to wyłącznie moduł różnicowoprądowy, który wymaga połączenia z wyłącznikiem nadprądowym serii 5SY w celu uzyskania ochrony przeciwporażeniowej i przeciążeniowej.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje konkretnego stopnia IP – standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 (ochrona przed dotykiem palcem).
• Czy moduł posiada podświetlenie sygnalizujące zadziałanie? Brak wbudowanego podświetlenia – stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem (czerwony/zielony) na obudowie.
