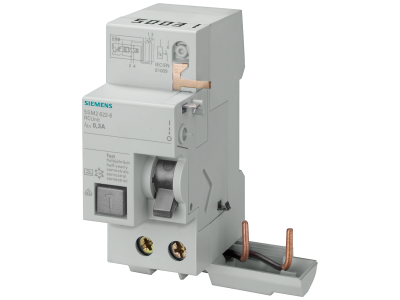

Moduł różnicowoprądowy do 5SY typ A, 0,3-40A, 2-biegunowy, 30MA, 230V, 2mm | 5SM2322-6 Siemens

Alternatywny kod produktu: 5SM23226

Opis i Kluczowe Cechy

Moduł różnicowoprądowy 5SM2322-6 firmy Siemens przeznaczony do współpracy z wyłącznikami nadprądowymi serii 5SY. Urządzenie typu A o czułości 30 mA zapewnia ochronę przed porażeniem prądem w obwodach jednofazowych 230 V. Przystosowany do prądów znamionowych wyłączników od 0,3 A do 40 A, 2-biegunowy (L+N), o szerokości 2 mm. Łączy kompaktową budowę z niezawodnością charakterystyczną dla rozwiązań Siemens.

• Typ A – czułość na prądy sinusoidalne i pulsujące: wykrywa zarówno klasyczne prądy różnicowe, jak i wyprostowane jednopołówkowo, co zwiększa bezpieczeństwo w obwodach z nowoczesnymi odbiornikami elektronicznymi.
• Prąd różnicowy 30 mA: zapewnia skuteczną ochronę przeciwporażeniową w instalacjach niskonapięciowych, minimalizując ryzyko porażenia przy dotyku bezpośrednim.
• Zakres prądów znamionowych wyłączników współpracujących 0,3–40 A: uniwersalność zastosowania – moduł może być łączony z wyłącznikami o różnych wartościach prądu w ramach tej samej serii, co upraszcza dobór w rozdzielnicach.
• Napięcie znamionowe 230 V AC: dedykowany do standardowych jednofazowych obwodów instalacyjnych, kompatybilny z sieciami domowymi i biurowymi.
• Kompaktowa szerokość 2 mm: oszczędność miejsca na szynie DIN, umożliwiająca gęstą rozbudowę rozdzielnicy przy zachowaniu czytelności i łatwości montażu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z obowiązującymi normami europejskimi dla wyłączników różnicowoprądowych, co gwarantuje bezpieczną eksploatację w instalacjach niskonapięciowych. Montaż i użytkowanie zgodne z dokumentacją producenta zapewniają niezawodną ochronę.

Zastosowanie

Moduł różnicowoprądowy 5SM2322-6 znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych, gdzie wymagana jest ochrona przeciwporażeniowa w obwodach jednofazowych. Idealny do instalacji z wyłącznikami nadprądowymi 5SY.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych.
• Zabezpieczenie linii zasilających odbiorniki biurowe (komputery, drukarki) – typ A wykrywa pulsujące prądy różnicowe generowane przez zasilacze impulsowe.
• Automatyka budynkowa – ochrona obwodów sterowniczych (np. styczników, przekaźników) przed skutkami zwarć doziemnych.
• Instalacje tymczasowe i budowlane, gdzie wymagana jest szybka i niezawodna ochrona przeciwporażeniowa.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Moduł montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Wkręty zaciskowe dokręcać momentem zgodnym z dokumentacją techniczną producenta (dostępna na stronie produktu). Przekrój przewodów dobrać do prądu znamionowego wyłącznika nadprądowego – nie może być mniejszy niż wymagany dla danego obciążenia. Po zamontowaniu sprawdzić poprawność połączeń i wykonać test działania przyciskiem „T” (test).

FAQ

• Jaki jest prąd różnicowy modułu 5SM2322-6? Prąd różnicowy wynosi 30 mA. Jest to wartość zapewniająca ochronę przeciwporażeniową w instalacjach niskonapięciowych AC.
• Z jakimi wyłącznikami nadprądowymi współpracuje ten moduł? Moduł jest dedykowany do łączenia z wyłącznikami nadprądowymi serii 5SY (Siemens) o prądzie znamionowym w zakresie od 0,3 A do 40 A. Zapewnia to elastyczność doboru w różnych obwodach.
• Jaki jest stopień ochrony (IP) modułu? Producent nie podaje konkretnego stopnia ochrony dla samego modułu. Jak większość aparatury modułowej, po zamontowaniu w rozdzielnicy wewnętrznej zamykanej drzwiami, znajduje się w środowisku nie wymagającym podwyższonej ochrony (typowe IP20). Należy unikać instalacji w miejscach narażonych na wilgoć i kurz bez dodatkowych obudów.
