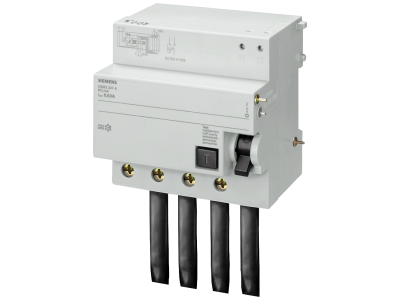

Moduł różnicowoprądowy do 5SP4, typ A, 80/100A, 4-biegunowy, 1A, 400V, selektywny, 5mm | 5SM2847-8 Siemens

Alternatywny kod produktu: 5SM28478

Opis i Kluczowe Cechy

Moduł różnicowoprądowy 5SM2847-8 firmy Siemens przeznaczony do współpracy z wyłącznikami serii 5SP4. Urządzenie typu A o czułości 1A, znamionowym prądzie obciążenia 80/100A i napięciu 400V – zapewnia niezawodną ochronę przeciwporażeniową w obwodach trójfazowych z przewodem neutralnym. Wersja selektywna (typ S) umożliwia zachowanie selektywności z innymi wyłącznikami różnicowoprądowymi, co jest kluczowe w rozbudowanych instalacjach.

• Typ A (czułość 1A): Wykrywa zarówno sinusoidalne, jak i pulsujące prądy różnicowe – skuteczna ochrona w obwodach z przekształtnikami, prostownikami czy elektroniką.
• Prąd znamionowy 80/100A: Wysoka obciążalność pozwala na stosowanie w obwodach głównych i podrozdzielnicach bez ryzyka przeciążenia.
• Wersja selektywna (typ S): Opóźnione wyzwalanie zapewnia pierwszeństwo wyłącznikom nadrzędnym – unikasz niepotrzebnych wyłączeń w całej instalacji.
• 4-biegunowy (3L+N): Przeznaczony do sieci trójfazowych z przewodem neutralnym – kompleksowa ochrona wszystkich przewodów roboczych.
• Napięcie znamionowe 400V: Przystosowany do standardowych sieci niskiego napięcia w budownictwie i przemyśle.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczone do montażu w rozdzielnicach zgodnych z wymaganiami IEC/EN 61439.

Zastosowanie

Moduł różnicowoprądowy 5SM2847-8 znajduje zastosowanie w instalacjach wymagających selektywnego wyłączania dla zwiększenia ciągłości zasilania. Idealnie sprawdzi się w:

• Rozdzielnicach głównych budynków mieszkalnych i biurowych, gdzie konieczne jest zapewnienie selektywności z wyłącznikami w podrozdzielnicach.
• Obwodach zasilających maszyny z przekształtnikami częstotliwości, UPS oraz odbiorniki generujące pulsujące prądy różnicowe.
• Instalacjach przemysłowych, w których wymagana jest ochrona przed porażeniem przy dużych prądach obciążenia (do 100A).
• Systemach automatyki budynkowej wymagających selektywnego wyzwalania RCD w celu minimalizacji przestojów.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Moduł montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed podłączeniem należy sprawdzić zgodność przekroju przewodów z prądem znamionowym 80/100A oraz moment dokręcania zacisków zgodnie z dokumentacją producenta. W przypadku stosowania w sieci IT wymagana kontrola izolacji względem ziemi.

FAQ

• Czy moduł 5SM2847-8 nadaje się do obwodów z falownikami? Tak, typ A wykrywa pulsujące prądy różnicowe generowane przez przekształtniki, co czyni go odpowiednim do takich aplikacji.
• Co oznacza „selektywny” w kontekście tego wyłącznika? Selektywny (typ S) cechuje się opóźnionym wyzwalaniem (min. 40 ms), dzięki czemu w przypadku zwarcia lub upływu w obwodzie dolnym wyłącznik nadrzędny nie zadziała, zapewniając ciągłość zasilania w pozostałych obwodach.
• Jaka jest szerokość modułu na szynie DIN? W dostarczonych danych nie podano dokładnej szerokości. Standardowo 4-biegunowe RCD serii 5SM zajmują 4 moduły (ok. 70 mm). Zalecamy sprawdzenie dokumentacji technicznej przed planowaniem rozdzielnicy.
