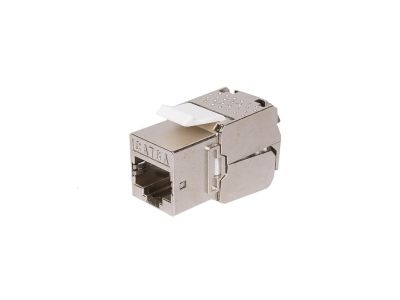

Moduł RJ45 keystone kat. 6A STP beznarzędziowy | CCAS-K6A-STP securityNET

Opis i Kluczowe Cechy

Moduł RJ45 keystone kategorii 6A STP marki securityNET to zaawansowany komponent pasywny, zaprojektowany z myślą o budowie niezawodnych sieci teleinformatycznych o wysokiej przepustowości. Dzięki wsparciu dla standardu 10GBASE-T, moduł umożliwia transmisję danych z prędkością do 10 Gb/s w pasmie do 500 MHz, co czyni go idealnym rozwiązaniem dla nowoczesnych centrów danych oraz biurowców. Konstrukcja typu STP (Shielded Twisted Pair) charakteryzuje się pełnym ekranowaniem, które skutecznie eliminuje wpływ zewnętrznych zakłóceń elektromagnetycznych (EMI) oraz przesłuchów zbliżnych (Alien Crosstalk), gwarantując integralność sygnału w trudnych warunkach środowiskowych. Innowacyjny system beznarzędziowy pozwala na szybkie i precyzyjne zakończenie kabla instalacyjnego bez konieczności użycia specjalistycznych zaciskarek typu KRONE, co znacząco redukuje czas pracy instalatora.

• Kategoria 6A: Obsługa pasma do 500 MHz i transmisji 10 Gb/s.
• Ekranowanie STP: Metalowa obudowa chroniąca przed zakłóceniami zewnętrznymi.
• Montaż beznarzędziowy: Intuicyjny mechanizm zatrzaskowy zapewniający pewny styk.
• Standard Keystone: Pełna kompatybilność z osprzętem modułowym różnych producentów.
• Trwałość: Wysokiej jakości materiały zapewniające długowieczność połączenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych wymagań międzynarodowych standardów okablowania strukturalnego. Moduł spełnia wytyczne normy ISO/IEC 11801, co gwarantuje globalną interoperacyjność w systemach IT. Jest również w pełni zgodny z europejską normą EN 50173, określającą wymagania dla systemów okablowania ogólnego, oraz amerykańskim standardem TIA/EIA 568-C.2. Zgodność ta potwierdza, że moduł utrzymuje parametry transmisyjne wymagane dla najwyższej klasy aplikacji sieciowych, zapewniając stabilność pracy całej infrastruktury.

Zastosowanie

Moduł keystone securityNET znajduje szerokie zastosowanie w profesjonalnych instalacjach sieciowych. Jest dedykowany do montażu w pustych panelach krosowych (patch panelach) w szafach rack 19" oraz w gniazdach abonenckich ściennych, podłogowych i kanałach elektroinstalacyjnych. Dzięki uniwersalnemu systemowi montażu „keystone”, moduł pasuje do większości adapterów i ramek dostępnych na rynku. Jest to rozwiązanie szczególnie polecane do obiektów przemysłowych, serwerowni oraz biur klasy A, gdzie wymagana jest najwyższa odporność na zakłócenia i maksymalna wydajność transmisji danych.

Wskazówki Montażowe

Proces instalacji modułu jest szybki i nie wymaga użycia narzędzi uderzeniowych. Aby zapewnić optymalne parametry transmisyjne, należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie kabla: Należy zdjąć izolację zewnętrzną kabla na długości około 30-40 mm, uważając, aby nie uszkodzić ekranu ani izolacji żył.
• Zarządzanie ekranem: Oplot lub folię ekranującą należy wywinąć na zewnątrz, aby zapewnić ciągłość ekranowania po zamknięciu obudowy modułu.
• Rozplot par: Pary przewodów należy rozpleść na minimalnym odcinku (nie więcej niż 13 mm), aby zachować parametry kategorii 6A.
• Kodowanie kolorystyczne: Żyły należy umieścić w prowadnicy zgodnie ze schematem T568A lub T568B, znajdującym się na etykiecie modułu.

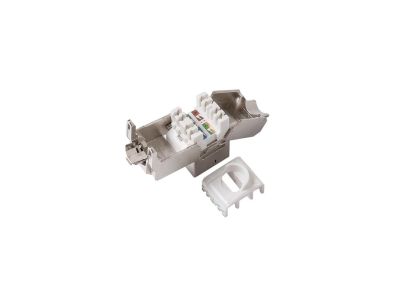

• Zaciśnięcie: Po umieszczeniu żył, należy docisnąć pokrywę modułu, co spowoduje automatyczne nacięcie izolacji i nawiązanie kontaktu elektrycznego.

FAQ

1. Czy moduł współpracuje z kablami typu drut i linka?
Moduł jest zoptymalizowany pod kątem kabli instalacyjnych typu drut, które są standardem w okablowaniu strukturalnym poziomym i pionowym.

2. Czy do montażu potrzebuję zaciskarki?
Nie, moduł posiada konstrukcję beznarzędziową. Mechanizm dociskowy zintegrowany z obudową zapewnia poprawne zakończenie kabla bez dodatkowego osprzętu.

3. Czy moduł pasuje do gniazd innych marek?
Tak, standard Keystone jest zunifikowany, co pozwala na montaż modułu w ramkach i panelach różnych producentów wspierających ten system.

4. Dlaczego ekranowanie STP jest ważne w kategorii 6A?
Przy częstotliwościach do 500 MHz sygnał jest bardzo podatny na zakłócenia. Ekranowanie STP chroni przed błędami transmisji i zapewnia stabilne 10 Gb/s nawet w sąsiedztwie kabli zasilających.
