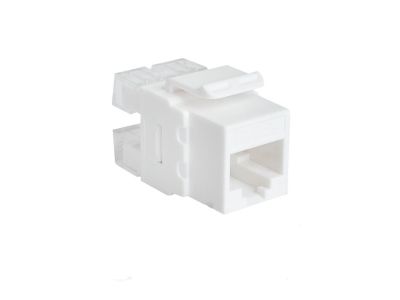

Moduł RJ45 keystone kat.5e UTP | CCAS-K5E-UTP securityNET

Opis i Kluczowe Cechy

Moduł RJ45 keystone kategorii 5e UTP marki securityNET to wysokiej klasy komponent pasywny, zaprojektowany z myślą o budowie niezawodnych sieci teleinformatycznych. Dzięki zastosowaniu standardu montażowego typu „keystone”, moduł charakteryzuje się pełną uniwersalnością, co pozwala na jego bezproblemową instalację w szerokiej gamie gniazd abonenckich, puszek natynkowych oraz pustych paneli krosowych (patch paneli) różnych producentów. Konstrukcja UTP (Unshielded Twisted Pair) oznacza, że jest to rozwiązanie nieekranowane, zoptymalizowane pod kątem wydajności w środowiskach, w których nie występują silne zakłócenia elektromagnetyczne. Moduł zapewnia stabilną transmisję danych w pasmie częstotliwości do 100 MHz, co jest kluczowe dla zachowania integralności sygnału w sieciach Fast Ethernet oraz Gigabit Ethernet.

• Kategoria 5e: Gwarantuje parametry transmisyjne niezbędne dla nowoczesnych instalacji domowych i biurowych.
• Standard Keystone: Umożliwia łatwą integrację z osprzętem elektroinstalacyjnym wielu marek.
• Konstrukcja UTP: Idealna do standardowych instalacji wewnątrzbudynkowych, redukująca koszty i czas montażu.
• Wysoka jakość styków: Zapewnia trwałe połączenie i minimalizuje rezystancję styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi międzynarodowymi standardami dotyczącymi okablowania strukturalnego. Spełnienie tych norm jest gwarancją, że moduł przejdzie pomyślnie testy certyfikacyjne sieci LAN. Moduł jest zgodny z następującymi specyfikacjami:

• ISO/IEC 11801: Międzynarodowa norma określająca ogólne zasady okablowania systemów teleinformatycznych.
• EN 50173: Europejski standard definiujący wymagania dla systemów okablowania strukturalnego.
• TIA/EIA 568-C.2: Amerykański standard określający parametry transmisyjne dla komponentów kategorii 5e.

Zastosowanie

Moduł RJ45 keystone kat. 5e UTP znajduje szerokie zastosowanie w profesjonalnych instalacjach sieciowych. Jest dedykowany do zakończenia kabli typu skrętka (drut) w punktach dystrybucyjnych oraz gniazdach końcowych. Dzięki swojej budowie idealnie sprawdza się w:

• Budowie sieci lokalnych LAN w budynkach biurowych i mieszkalnych.
• Konfiguracji pustych paneli krosowych w szafach rack 10" oraz 19".
• Montażu w gniazdach podtynkowych i natynkowych wyposażonych w adaptery keystone.
• Systemach automatyki budynkowej wymagających stabilnego połączenia IP.

Wskazówki Montażowe

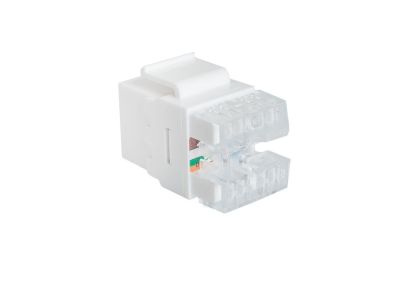

Aby zapewnić najwyższe parametry transmisyjne, podczas montażu modułu należy przestrzegać dobrych praktyk instalatorskich. Zaleca się zachowanie minimalnego rozplotu par kabla (nie więcej niż 13 mm), co pozwala uniknąć przesłuchów zbliżnych (NEXT). Moduł jest przystosowany do terminowania kabli instalacyjnych typu drut. Podczas osadzania żył w złączach szczelinowych IDC, należy używać dedykowanych narzędzi uderzeniowych typu KRONE, co gwarantuje pewne i trwałe połączenie elektryczne poprzez nacięcie izolacji żyły i jej zakleszczenie w styku. Należy również zwrócić uwagę na odpowiednie ułożenie kabla w gnieździe, aby uniknąć nadmiernych naprężeń mechanicznych.

FAQ

1. Czy moduł współpracuje z kablami kategorii 6?
Moduł jest fizycznie kompatybilny z kablami kat. 6, jednak całe łącze transmisyjne będzie wówczas spełniać jedynie parametry niższej kategorii, czyli 5e.

2. Czy do montażu wymagane są specjalistyczne narzędzia?
Tak, do poprawnego i trwałego zakończenia kabla w module zaleca się użycie noża krosowniczego standardu IDC/Krone.

3. Czy moduł można zamontować w ramkach osprzętu elektrycznego innych marek?
Tak, o ile ramka lub adapter gniazda posiada otwór montażowy w standardzie Keystone (ok. 14,5 x 16,0 mm).
