Moduł pusty, ochrona przed dotykiem, do samodzielnego montażu (zestaw), CombiLine, MBB316 | 2CPX041724R9999 ABB

Alternatywny kod produktu: 2CPX041724R9999

Opis i Kluczowe Cechy

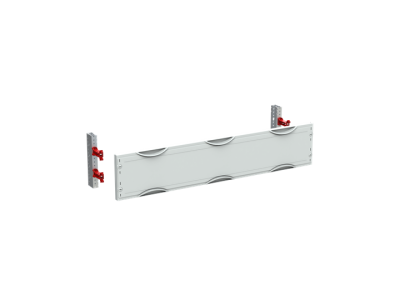

Moduł pusty CombiLine MBB316 (symbol 2CPX041724R9999) to modułowe rozwiązanie zaprojektowane do samodzielnego montażu w szafach rozdzielczych i rozdzielnicach. Spełnia funkcję ochrony przed dotykiem oraz organizacji przestrzeni w szafach o szerokości 750 mm (3 jednostki GU). Wyposażony w pokrywy z tworzywa sztucznego w kolorze szarym RAL7035, zapewnia estetyczne i funkcjonalne zamknięcie panelu.

• 36 jednostek przestrzennych: Precyzyjne zagospodarowanie przestrzeni w szafie rozdzielczej – idealny do budowy układów o zróżnicowanej konfiguracji.
• Osłona dotykowa: Zapewnia ochronę przed przypadkowym kontaktem z elementami pod napięciem, zgodnie z normami bezpieczeństwa.
• Pokrywy z tworzywa sztucznego, RAL7035: Trwała konstrukcja odporna na korozję, estetyczny wygląd spójny z większością aparatury modułowej.
• Zamknięcie zaprasowywane i obrotowe pod kątem 90°: Umożliwia łatwy montaż i demontaż, a także swobodny dostęp do wnętrza szafy bez konieczności demontażu całej pokrywy.
• Ruszt 1 GU = 150 mm: Kompatybilny z standardowymi szynami montażowymi w szafach rozdzielczych, zapewnia stabilne mocowanie.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i ochrony przed dotykiem, w tym normy PN-EN 61439 oraz PN-EN 60670-1. Posiada deklarację zgodności CE.

Zastosowanie

Moduł pusty CombiLine MBB316 służy do organizacji przestrzeni w szafach rozdzielczych, rozdzielnicach i panelach sterowniczych. Stanowi podłoże do montażu aparatury modułowej, zabezpieczeń oraz innych komponentów w instalacjach elektrycznych.

• Budowa rozdzielnic przemysłowych i budynkowych – elastyczne dostosowanie do wymagań instalacji.
• Montaż aparatury modułowej w szafach o szerokości 750 mm (3 jednostki GU).
• Organizacja przestrzeni w rozdzielnicach zasilających, sterowniczych i automatyki.
• Zastosowanie w projektach wymagających ochrony przed dotykiem i estetycznego wykończenia.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Panel mocować na szynie TH35 (DIN) o odpowiedniej długości. Przed rozpoczęciem prac należy upewnić się, że szafa jest odłączona od zasilania. Pokrywy należy dokładnie zaprasować i obrócić o 90° w celu zamknięcia panelu. Zaleca się stosowanie osprzętu montażowego zgodnego z systemem CombiLine.

FAQ

• Jaka jest szerokość panelu modułu MBB316? Szerokość panelu wynosi 750 mm (3 jednostki GU), co odpowiada standardowej szerokości wielu szaf rozdzielczych.
• Czy moduł jest kompatybilny z innymi systemami modułowymi? Moduł CombiLine MBB316 został zaprojektowany do pracy w ramach systemu CombiLine, co gwarantuje pełną kompatybilność z aparaturą tej serii.
• Jakie jest przeznaczenie pokryw z tworzywa sztucznego? Pokrywy zapewniają ochronę przed dotykiem, estetyczne wykończenie oraz funkcjonalne zamknięcie przestrzeni szafy, chroniąc wnętrze przed kurzem i uszkodzeniami mechanicznymi.
