Moduł pusty, ochrona przed dotykiem, do samodzielnego montażu (zestaw), CombiLine, MBB218 | 2CPX041729R9999 ABB

Alternatywny kod produktu: 2CPX041729R9999

Opis i Kluczowe Cechy

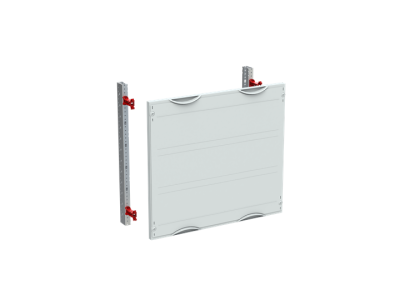

Moduł pusty (zestaw) CombiLine o symbolu 2CPX041729R9999 (MBB218) to element wyposażenia wnętrza rozdzielnicy modułowej, przeznaczony do ochrony przed dotykiem. Posiada 72 jednostki przestrzenne oraz szerokość panelu 500 mm (ruszt 3 GU = 450 mm). Wykonany z tworzywa sztucznego w kolorze RAL 7035, zapewnia estetyczne i bezpieczne zamknięcie przestrzeni montażowej.

• 72 jednostki przestrzenne: umożliwiają zabudowanie dużej liczby aparatury modułowej w jednym panelu, zwiększając funkcjonalność rozdzielnicy.
• Szerokość panelu 500 mm: dopasowana do standardowych ram CombiLine, gwarantuje łatwy montaż i jednolity wygląd szafy.
• Ochrona przed przypadkowym dotknięciem: zamknięta konstrukcja pokrywy zapobiega kontaktowi z elementami pod napięciem – kluczowa dla bezpieczeństwa instalacji.
• Zamek zaprasowywany i obracany pod kątem 90°: szybkie i pewne zamykanie bez użycia narzędzi, ułatwia pracę serwisową.
• Kolor RAL 7035 (jasnoszary): uniwersalny odcień pasujący do większości szaf i rozdzielnic, zachowuje estetykę wnętrza.

Zgodność z Normami

Produkt spełnia wymogi norm europejskich i posiada certyfikat CE. Konstrukcja zgodna jest ze standardami DIN dla modułowych rozdzielnic niskiego napięcia. Stosowanie w systemie CombiLine gwarantuje pełną kompatybilność mechaniczną i ochronę przed dotykiem zgodnie z wymaganiami IP.

Zastosowanie

Moduł pusty CombiLine MBB218 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest dodatkowa osłona dotykowa w rozdzielnicy modułowej – zarówno w nowych instalacjach, jak i podczas rozbudowy istniejących szaf.

• Zabudowa wolnych pól w rozdzielnicy – ochrona przed przypadkowym dotknięciem nieużywanych styków.
• Tworzenie przepierzeń między sekcjami aparatury – separacja obwodów o różnym przeznaczeniu.
• Modernizacja szaf CombiLine – uzupełnienie brakujących paneli osłonowych.
• Zabezpieczenie przestrzeni montażowej przed dostępem osób nieupoważnionych.

Wskazówki Montażowe

Moduł przeznaczony jest do montażu w niezmontowanej rozdzielnicy CombiLine. Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moduł mocuje się w ramie rozdzielnicy za pomocą zaprasowywanego zamka – wystarczy obrócić go o 90°, aby zablokować panel. Zaleca się montaż w szafach o głębokości co najmniej 120 mm. Nie wymaga dodatkowych elementów mocujących.

FAQ

• Z jakiego materiału wykonany jest moduł pusty? Moduł wykonano z tworzywa sztucznego odpornego na uszkodzenia mechaniczne i czynniki środowiskowe.
• Czy moduł można zamontować bez demontażu całej rozdzielnicy? Tak, zamek typu zaprasowywanego umożliwia szybki montaż lub demontaż panelu bez narzędzi, nawet w istniejącej szafie.
• Jaki stopień ochrony zapewnia ten moduł? Zamknięta konstrukcja pokrywy chroni przed przypadkowym dotknięciem (ochrona dostęp – IP2X). Dokładny stopień IP zależy od kompletu rozdzielnicy.
