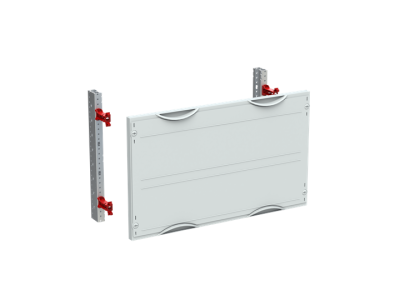

Moduł pusty, ochrona przed dotykiem, do samodzielnego montażu (zestaw), CombiLine, MBB217 | 2CPX041726R9999 ABB

Alternatywny kod produktu: 2CPX041726R9999

Opis i Kluczowe Cechy

Moduł pusty CombiLine MBB217 (symbol 2CPX041726R9999) to zestaw do samodzielnego montażu, przeznaczony do osłony dotykowej w rozdzielnicach niskiego napięcia. Zapewnia ochronę przed przypadkowym dotknięciem elementów pod napięciem, a jego konstrukcja oparta na ruszcie 2 GU (szerokość 300 mm) i panelu o szerokości 500 mm umożliwia elastyczne wypełnienie pustych przestrzeni w szafie. Moduł oferuje 48 jednostek przestrzennych, co daje dużą swobodę aranżacji wnętrza.

• 48 jednostek przestrzennych: Pozwala na zamknięcie dużego obszaru szafy rozdzielczej, eliminując ryzyko przypadkowego kontaktu z osprzętem.
• Ruszt 2 GU = 300 mm, panel 500 mm: Wymiary dostosowane do standardowych profili szyn w rozdzielnicach CombiLine, co gwarantuje szybki i pewny montaż bez konieczności docinania.
• Zestaw do samodzielnego montażu (niezmontowany): Umożliwia indywidualne dopasowanie do konkretnej konfiguracji szafy oraz łatwy transport i magazynowanie.
• Pokrywy z tworzywa sztucznego, kolor RAL 7035 (jasnoszary): Odporne na uszkodzenia mechaniczne, a uniwersalny kolor harmonizuje z większością rozdzielnic przemysłowych.
• Zamykanie pod kątem 90° – do użytku od głębokości szafy 120 mm: Zapewnia stabilne i bezpieczne domknięcie modułu, przy minimalnej wymaganej głębokości szafy wynoszącej zaledwie 120 mm.

Zgodność z Normami

Moduł CombiLine MBB217 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami norm DIN dla rozdzielnic niskiego napięcia. Produkt posiada deklarację zgodności CE. W zależności od zabudowy (szafa rozdzielcza) spełnia wymagania ochrony przed dotykiem bezpośrednim zgodnie z IEC 61439.

Zastosowanie

Moduł pusty MBB217 dedykowany jest do wypełniania wolnych miejsc w rozdzielnicach CombiLine, zapewniając ochronę przed dotykiem i utrzymanie stopnia ochrony całej rozdzielnicy (zależnego od obudowy). Najczęściej stosowany w:

• Rozdzielnicach głównych i podrozdzielniach w budynkach użyteczności publicznej i przemysłowych – jako osłona nieużywanych pól aparatury modułowej.
• Instalacjach wymagających szybkiej rozbudowy – moduł można w każdej chwili zdemontować i zastąpić aparatem, bez naruszania konstrukcji szafy.
• Szafach sterowniczych z dużą liczbą jednostek przestrzennych – do zamknięcia przestrzeni między istniejącymi urządzeniami, np. stycznikami, wyłącznikami, PLC.
• Ochronie przed przypadkowym dotykiem w strefach dostępnych dla personelu nieelektrycznego (zgodnie z wymaganiami norm bezpieczeństwa).

Wskazówki Montażowe

Montaż modułu pustego CombiLine MBB217 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Moduł przeznaczony jest do montażu na szynie DIN lub bezpośrednio w konstrukcji nośnej szafy CombiLine (zalecany ruszt 2 GU). Przed instalacją należy sprawdzić głębokość szafy – minimum 120 mm. Elementy zestawu łączymy zgodnie z załączoną instrukcją producenta. Nie przekraczać dopuszczalnych momentów dokręcania połączeń śrubowych (szczegóły w dokumentacji technicznej). Przekroje przewodów ochronnych oraz doprowadzeń (jeśli występują) należy dobrać zgodnie z obciążalnością prądową instalacji.

FAQ

• Co dokładnie zawiera zestaw MBB217? Zestaw składa się z metalowego rusztu (2 GU, szer. 300 mm), panelu przedniego (szer. 500 mm) oraz pokryw z tworzywa sztucznego w kolorze RAL 7035. Wszystkie elementy są dostarczane niezmontowane, co ułatwia transport i daje możliwość indywidualnego skonfigurowania wnętrza modułu.
• Jaki stopień ochrony IP zapewnia ten moduł? Moduł pusty jako element wyposażenia wnętrza nie posiada własnego stopnia ochrony – jego zadaniem jest utrzymanie IP całej szafy rozdzielczej (zależne od obudowy zewnętrznej). Prawidłowo zamontowany zamyka dostęp do wnętrza, eliminując ryzyko dotyku bezpośredniego.
• Czy moduł można zamontować w szafie innej niż CombiLine? Wymiary rusztu (300 mm rozstaw osi) i panelu (500 mm) są zoptymalizowane pod system CombiLine ABB. Montaż w innych szafach jest możliwy, o ile ich konstrukcja i wymiary modularne odpowiadają standardom GU oraz zapewniają co najmniej 120 mm głębokości. Należy zawsze weryfikować zgodność wymiarową.
