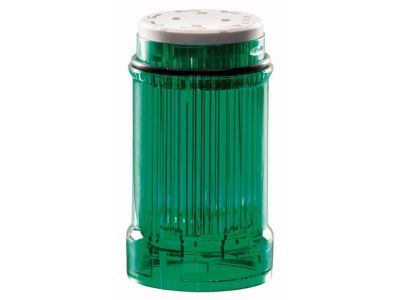

Moduł pulsujący LED 24VAC/DC, SL4-BL24-G, zielony SL4/SL7 | 171338 Eaton

Alternatywny kod produktu: SL4-BL24-G

Opis i Kluczowe Cechy

Moduł pulsujący LED SL4-BL24-G (nr katalogowy 171338) jest dedykowanym elementem kolumn sygnalizacyjnych serii SL4 oraz SL7. Zaprojektowany do pracy przy napięciu 24 V AC/DC, emituje pulsujące światło zielone, co skutecznie przyciąga uwagę operatora. Moduł stanowi uniwersalne uzupełnienie systemów sygnalizacji wizualnej w przemyśle.

• Napięcie zasilania 24 V AC/DC: możliwość stosowania zarówno w obwodach prądu przemiennego, jak i stałego – upraszcza integrację z istniejącymi instalacjami sterowniczymi.
• Kolor zielony (LED): wyraźna sygnalizacja stanu np. „praca”, „gotowość”, „zezwolenie” – intuicyjne odczytywanie komunikatów.
• Tryb pulsujący: zwiększa skuteczność sygnalizacji ostrzegawczej lub alarmowej – zwraca uwagę nawet w hałaśliwym otoczeniu.
• Kompatybilność z kolumnami SL4 i SL7: łatwy montaż w istniejących systemach sygnalizacyjnych bez konieczności stosowania dodatkowych adapterów.
• Technologia LED: długa żywotność, niski pobór energii i odporność na wibracje – niezawodna praca w warunkach przemysłowych.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada oznakowanie CE. Dokładne numery norm nie zostały podane w dokumentacji producenta – zaleca się stosowanie urządzenia zgodnie z przeznaczeniem oraz lokalnymi przepisami bezpieczeństwa elektrycznego.

Zastosowanie

Moduł pulsujący LED SL4-BL24-G znajduje zastosowanie wszędzie tam, gdzie niezbędna jest widoczna z daleka sygnalizacja stanu pracy maszyn i urządzeń. Sprawdza się w systemach automatyki przemysłowej oraz przy budowie kolumn sygnalizacyjnych.

• Sygnalizacja alarmowa i ostrzegawcza w maszynach produkcyjnych – pulsujące zielone światło wskazuje na niestandardowy tryb pracy (np. rozruch, przeładowanie).
• Wskazanie stanu „gotowości” lub „pracy” w liniach montażowych i pakujących – ułatwia szybką ocenę sytuacji przez operatora.
• Element kolumn sygnalizacyjnych w nastawniach, rozdzielnicach i szafach sterowniczych – rozszerza możliwości wizualnej informacji o procesie.
• Zastosowanie w systemach przywoławczych i sygnalizacji stanu urządzeń w magazynach, warsztatach i zakładach produkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po upewnieniu się, że obwód jest odłączony od napięcia. Moduł przeznaczony jest do instalacji w kolumnach sygnalizacyjnych SL4/SL7 – należy postępować zgodnie z instrukcją montażu dostarczoną przez producenta kolumny. Przekrój przewodów doprowadzających powinien być dobrany do prądu znamionowego obwodu (wartość prądu nie została określona – zalecamy obliczenia zgodne z DIN VDE 0100). Wszelkie połączenia wykonywać z zachowaniem odpowiedniego momentu dokręcania wskazanego w dokumentacji technicznej.

FAQ

• Czy moduł wymaga zewnętrznego rezystora lub sterownika do pracy pulsacyjnej? Nie, SL4-BL24-G generuje sygnał pulsujący samodzielnie – wystarczy podłączyć stabilizowane napięcie 24 V AC/DC.
• Jaki stopień ochrony ma ten moduł? Dokumentacja producenta nie podaje stopnia IP dla samego modułu. Ostateczna szczelność kolumny sygnalizacyjnej zależy od zastosowanej obudowy oraz uszczelnień – przed montażem należy sprawdzić specyfikację całego zestawu.
• Czy dioda LED jest wymienna? Moduł jest konstrukcją zintegrowaną – diody LED nie są przewidziane do samodzielnej wymiany. W przypadku uszkodzenia należy wymienić cały moduł.
