Moduł przyłączeniowy do cyfrowych modułów elektronicznych ET200PRO, IO 2 X M12, 8 Pin | 6ES7194-4FB00-0AA0 Siemens

Alternatywny kod produktu: 6ES71944FB000AA0

Opis i Kluczowe Cechy

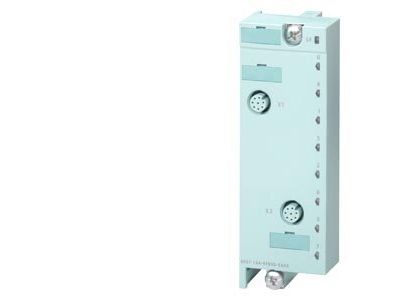

Moduł przyłączeniowy SIMATIC DP (Connection Module) firmy Siemens o symbolu 6ES7194-4FB00-0AA0 przeznaczony jest do cyfrowych modułów elektronicznych systemu ET 200pro. Wyposażony w dwa złącza M12 (8-biegunowe) i zapewniający stopień ochrony IP65/67, umożliwia bezpośredni montaż na maszynie bez konieczności stosowania szafy sterowniczej, co oszczędza miejsce i skraca czas instalacji.

• Stopień ochrony IP65/67: odporność na wnikanie pyłów oraz silne strumienie wody – gwarantuje niezawodną pracę w trudnych warunkach przemysłowych.
• 2x złącza M12 (8-pin): uniwersalne przyłącze dla czujników i siłowników, umożliwiające szybkie i bezpieczne podłączenie w systemie ET 200pro.
• Hot swapping modułów elektronicznych: wymiana modułów elektronicznych bez wyłączania instalacji – minimalizuje przestoje produkcyjne i upraszcza serwis.
• Kompatybilność z modułami High Feature: dostęp do zaawansowanych funkcji diagnostycznych, które ułatwiają szybkie lokalizowanie usterek.
• Solidna konstrukcja: wytrzymałość na obciążenia mechaniczne dzięki wytrzymałej obudowie – idealna do bezpośredniego montażu na maszynie.

Zgodność z Normami

Produkt jest zgodny z wymogami dyrektyw europejskich i posiada certyfikację CE. System SIMATIC ET 200pro spełnia standardy przemysłowe w zakresie trwałości i niezawodności, a jego konstrukcja oparta jest na wieloletnim doświadczeniu Siemensa w automatyce przemysłowej.

Zastosowanie

Moduł przyłączeniowy ET200pro stosowany jest w rozproszonych systemach I/O do podłączania sygnałów z czujników i sterowania siłownikami. Sprawdza się w aplikacjach wymagających wysokiej szczelności i odporności na wibracje.

• Podłączanie czujników indukcyjnych, optycznych i pojemnościowych w liniach produkcyjnych.
• Sterowanie siłownikami pneumatycznymi i hydraulicznymi w zautomatyzowanych stacjach montażu.
• Tworzenie węzłów I/O w systemach transportu materiałów i pakowania.
• Zastosowania w środowiskach o podwyższonej wilgotności, zapyleniu lub narażonych na zachlapanie (IP65/67).

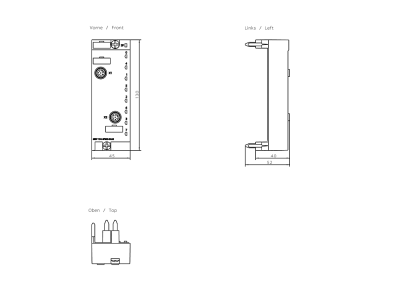

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania systemu. Moduł montuje się bezpośrednio na maszynie przy użyciu odpowiednich otworów mocujących – przewidziany jest do pracy bez szafy sterowniczej. Przy dokręcaniu złączy M12 należy stosować moment dokręcania zgodny z dokumentacją techniczną producenta. Przekrój przewodów oraz zakresy podłączeń dobieraj według specyfikacji systemu ET 200pro.

FAQ

• Jaki stopień ochrony ma ten moduł? Stopień ochrony wynosi IP65/67, co oznacza całkowitą odporność na kurz oraz ochronę przed silnymi strumieniami wody.
• Czy moduł można montować na szynie DIN? Nie – jest przeznaczony do bezpośredniego montażu na maszynie, bez użycia szafy sterowniczej, zgodnie z koncepcją systemu ET 200pro.
• Czy wymiana modułów elektronicznych jest możliwa podczas pracy instalacji? Tak, system ET 200pro obsługuje hot swapping – moduły elektroniczne można wymieniać bez odłączania napięcia, co minimalizuje przestoje w produkcji. Moduł przyłączeniowy pozostaje wówczas pod napięciem, dlatego wszelkie czynności musi przeprowadzać wykwalifikowany personel z zachowaniem zasad bezpieczeństwa.
