Moduł przyłączeniowy, 3-fazowy z osłoną F R 1,5-16 mm2 do szyn zbiorczych 5/10 mm | 5SH3538 Siemens

Alternatywny kod produktu: 5SH3538

Opis i Kluczowe Cechy

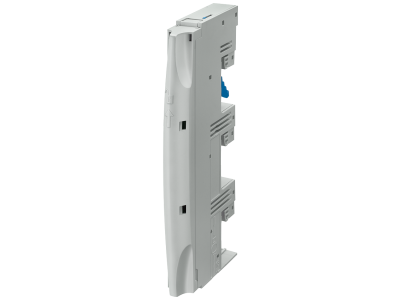

Moduł przyłączeniowy 3-fazowy Siemens 5SH3538 z osłoną to niezawodny element do podłączania przewodów o przekroju od 1,5 do 16 mm² do szyn zbiorczych o grubości 5 i 10 mm. Dzięki przemyślanej konstrukcji umożliwia szybki i bezpieczny montaż w rozdzielnicach, minimalizując ryzyko przypadkowego dotknięcia części czynnych. Szerokość modułu dostosowana jest do standardowych systemów szyn zbiorczych.

• Przekrój przewodów 1,5–16 mm²: uniwersalność podłączenia – od cienkich przewodów sygnalizacyjnych po grubsze kable zasilające, bez konieczności stosowania dodatkowych adapterów.
• Kompatybilność z szynami 5 i 10 mm: elastyczność montażu w różnych typach rozdzielnic i systemach szyn zbiorczych (np. w starych i nowych instalacjach).
• Zintegrowana osłona: dodatkowa ochrona przed przypadkowym dotknięciem podczas eksploatacji, zwiększająca bezpieczeństwo personelu.
• Konstrukcja 3-fazowa: idealna do obwodów trójfazowych – jeden moduł obsługuje trzy fazy, oszczędzając miejsce w rozdzielnicy.
• Wykonanie Siemens: sprawdzona jakość i niezawodność komponentów SENTRON, gwarantująca długotrwałą i bezpieczną pracę.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami dotyczącymi sprzętu elektroinstalacyjnego oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami jakości Siemens.

Zastosowanie

Moduł przyłączeniowy 3-fazowy z osłoną Siemens 5SH3538 przeznaczony jest do stosowania w rozdzielnicach głównych, podrozdzielnicach oraz rozdzielniach przemysłowych, gdzie wymagane jest bezpieczne i uporządkowane przyłączanie przewodów do szyn zbiorczych.

• Podłączanie kabli zasilających w szafach rozdzielczych w budynkach komercyjnych i przemysłowych.
• Przyłączanie odbiorników trójfazowych (silniki, piece, klimatyzatory) do szyn zbiorczych w rozdzielnicach głównych.
• Tworzenie punktów odgałęźnych w systemach szyn zbiorczych w instalacjach tymczasowych lub stałych.
• Uporządkowanie okablowania w rozdzielnicach – przewody prowadzone są przez osłonę, co poprawia estetykę i czytelność instalacji.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się o braku napięcia na szynach zbiorczych. Moduł mocuje się bezpośrednio na szynie zbiorczej (grubość 5 lub 10 mm) – nie wymaga stosowania dodatkowych szyn TH35. Przewody należy podłączać zgodnie z oznaczeniami faz (L1, L2, L3) przy użyciu odpowiedniego narzędzia. Moment dokręcania śrub zaciskowych dobierz zgodnie z dokumentacją producenta. Przekrój przewodów musi być dobrany do prądu obciążenia oraz zabezpieczeń nadprądowych.

FAQ

• Do jakich szyn zbiorczych pasuje moduł 5SH3538? Moduł przeznaczony jest do szyn zbiorczych o grubości 5 mm oraz 10 mm – najczęściej spotykanych w rozdzielnicach niskiego napięcia.
• Jaki maksymalny przekrój przewodu można podłączyć? Maksymalny przekrój wynosi 16 mm², co pozwala na podłączenie przewodów o dużym obciążalności prądowej, np. do zasilania głównych obwodów.
• Czy moduł posiada osłonę zabezpieczającą? Tak, zintegrowana osłona chroni przed przypadkowym dotknięciem części czynnych po zamontowaniu przewodów, co zwiększa bezpieczeństwo użytkowania.
