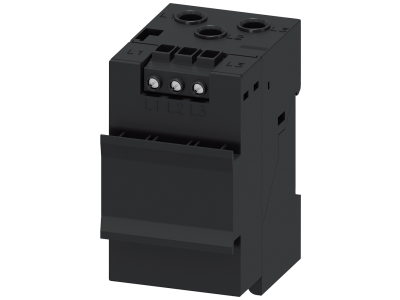

Moduł przekładników prądowych z pomiarem napięcia, zakres prądowy 0, 3…4A, pomiar nap. do 690V | 3UF7110-1AA01-0 Siemens

Alternatywny kod produktu: 3UF71101AA010

Opis i Kluczowe Cechy

Moduł przekładników prądowych z pomiarem napięcia (symbol 3UF7110‑1AA01‑0) umożliwia jednoczesny pomiar prądu w zakresie 0,3…4 A oraz napięcia do 690 V. Dzięki zwartej konstrukcji modułowej nadaje się do instalacji w rozdzielnicach i szafach sterowniczych, wspierając monitorowanie parametrów sieci bez ingerencji w obwód pierwotny.

• Zakres prądowy 0,3…4 A: pozwala na precyzyjny pomiar niskich prądów, np. w obwodach silników małej mocy lub układach zabezpieczeń.
• Pomiar napięcia do 690 V AC: umożliwia monitorowanie napięcia w sieciach trójfazowych niskiego napięcia, zwiększając kontrolę nad stanem instalacji.
• Wyjście pomiarowe (analogowe/cyfrowe – brak szczegółów w źródle): dedykowane do podłączenia do sterowników PLC, przekaźników pomiarowych lub systemów BMS.
• Modułowa konstrukcja: ułatwia montaż na szynie TH35 (DIN) i integrację z istniejącą aparaturą modułową.
• Bezprzerwowy pomiar w czasie rzeczywistym: dostarcza bieżących danych do analizy obciążenia i diagnostyki, co wspiera optymalizację kosztów energii.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej, co potwierdza oznaczenie CE. Spełnia standardy branżowe dla aparatury pomiarowej stosowanej w rozdzielnicach niskiego napięcia.

Zastosowanie

Moduł przekładników prądowych z pomiarem napięcia stosuje się wszędzie tam, gdzie wymagany jest zdalny monitoring parametrów sieci oraz ochrona przed przeciążeniami i zwarciami.

• Monitorowanie prądu i napięcia w obwodach silników elektrycznych, pomp, wentylatorów.
• Pomiar i rejestracja zużycia energii w instalacjach przemysłowych i budynkach komercyjnych.
• Integracja z systemami automatyki budynkowej (BMS) do optymalizacji pracy odbiorników.
• Diagnostyka obwodów pomocniczych w szafach sterowniczych – wczesne wykrywanie przeciążeń.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed instalacją należy bezwzględnie odłączyć napięcie we wszystkich biegunach. Moduł montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z dokumentacją techniczną producenta. Nie przekraczać podanych zakresów pomiarowych.

FAQ

• Jaki jest zakres prądowy modułu? Zakres pomiarowy prądu wynosi 0,3…4 A. Produkt przeznaczony jest do pomiaru małych i średnich prądów, np. w obwodach sterowniczych lub odbiornikach o niewielkiej mocy.
• Do jakiego maksymalnego napięcia mogę podłączyć wejście napięciowe? Wejście pomiaru napięcia jest przystosowane do napięcia przemiennego do 690 V AC (przewody fazowe względem N lub międzyfazowo – zgodnie z przeznaczeniem).
• Czy moduł posiada wyjście analogowe czy cyfrowe? W dostępnych danych nie określono typu wyjścia. Aby uzyskać szczegółowe informacje, należy zapoznać się z kartą katalogową producenta lub skontaktować się z naszym działem technicznym.
