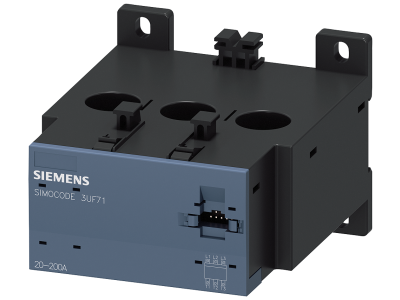

Moduł przekładników prądowych 20-200A, szer. 120mm, technika przetykania, dla jednostki 1,2,3 | 3UF7103-1AA00-0 Siemens

Alternatywny kod produktu: 3UF71031AA000

Opis i Kluczowe Cechy

Moduł przekładników prądowych o symbolu 3UF7103-1AA00-0 przeznaczony do pomiaru prądu w zakresie od 20 A do 200 A. Szerokość modułu wynosi 120 mm, a technika przetykania (przewód przelotowy) umożliwia montaż bez ingerencji w obwód główny. Jest to pasywne urządzenie pomiarowe – nie wymaga zewnętrznego zasilania, co zwiększa niezawodność i upraszcza instalację.

• Zakres pomiarowy 20–200 A: Pozwala na monitorowanie prądu w obwodach o średnim i dużym obciążeniu – od automatyki po maszyny przemysłowe.
• Szerokość 120 mm: Kompaktowa obudowa ułatwia integrację w rozdzielnicach, oszczędza miejsce w szafach sterowniczych.
• Technika przetykania (przewód przelotowy): Montaż bez konieczności przerywania przewodu głównego – przewód przeciąga się przez okno przekładnika, co skraca czas instalacji i ułatwia modernizację istniejących układów.
• Pasywny pomiar: Brak konieczności zasilania – przekładnik generuje sygnał proporcjonalny do prądu, eliminując ryzyko awarii zasilacza.
• Symbol 3UF7103-1AA00-0: Umożliwia jednoznaczną identyfikację produktu oraz kompatybilność z dedykowanymi systemami monitorowania i sterowania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Szczegółowe informacje o spełnianych normach (np. IEC, EN) znajdują się w dokumentacji technicznej dołączonej do urządzenia.

Zastosowanie

Moduł przekładników prądowych sprawdza się wszędzie tam, gdzie wymagany jest pomiar prądu przemiennego – w celach monitoringu, ochrony lub rozliczania energii.

• Monitorowanie obciążenia w rozdzielnicach głównych i podrozdzielnicach.
• Współpraca z przekaźnikami przeciążeniowymi i nadprądowymi w systemach ochrony silników.
• Pomiar energii elektrycznej w połączeniu z licznikami energii i analizatorami sieci.
• Integracja z systemami automatyki budynkowej i przemysłowej (PLC, DCS) w celu zdalnego nadzoru parametrów sieci.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie głównym. Przewód pomiarowy przeciągnąć przez okno przekładnika, zachowując odpowiedni kierunek (zgodny z oznaczeniami na obudowie). Miejsce montażu powinno być suche i wolne od wibracji. Szczegółowe wytyczne dotyczące momentu dokręcania oraz przekroju przewodów znajdują się w dokumentacji dołączonej do produktu.

FAQ

• Jaki jest zakres prądowy tego modułu przekładników? Zakres pomiarowy prądu pierwotnego wynosi od 20 A do 200 A.
• Jaka jest szerokość modułu? Szerokość modułu wynosi 120 mm.
• Czy moduł wymaga zewnętrznego zasilania? Nie, jest to pasywny przekładnik prądowy – nie potrzebuje zasilania do pomiaru.
