Moduł przekładników prądowych 10-100A, szer. 55mm, technika przetykania, dla jednostki 1,2,3 | 3UF7102-1AA00-0 Siemens

Alternatywny kod produktu: 3UF71021AA000

Opis i Kluczowe Cechy

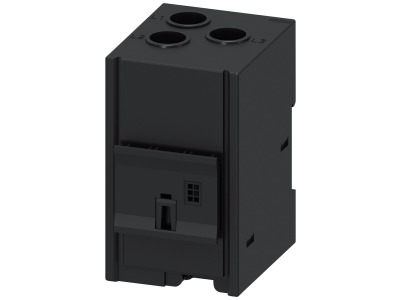

Moduł przekładników prądowych Siemens SIMOCODE pro (symbol 3UF7102-1AA00-0) to przelotowy przekładnik prądowy przeznaczony do systemów monitorowania i sterowania silnikami. Dzięki zakresowi nastawczemu 10…100 A oraz szerokości zaledwie 55 mm umożliwia elastyczną integrację w rozdzielnicach, zapewniając precyzyjny pomiar prądu bez konieczności przerywania obwodu głównego.

• Zakres nastawczy 10…100 A: Pozwala na dopasowanie do szerokiej gamy odbiorników, od małych silników po większe obciążenia, bez konieczności wymiany modułu.
• Technika przetykania (przekładnik przelotowy): Umożliwia szybki i bezpieczny montaż na przewodzie bez konieczności jego przecinania – oszczędność czasu i zachowanie ciągłości instalacji.

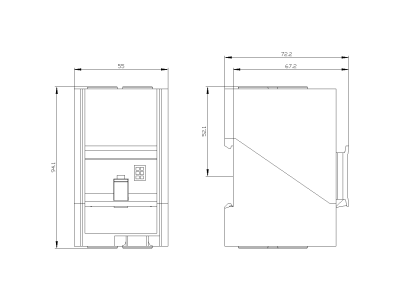

• Szerokość 55 mm: Kompaktowa obudowa idealnie pasuje do standardowych rozdzielnic modułowych, oszczędzając miejsce na szynie TH35.
• Przeznaczony dla jednostek 1, 2, 3 SIMOCODE pro: Bezproblemowa współpraca z systemem sterowania silnikami Siemens, gwarantująca spójność i łatwą konfigurację.
• Wysoka dokładność pomiaru: Przekładnik zapewnia wierne odwzorowanie prądu pierwotnego, co przekłada się na niezawodne działanie zabezpieczeń i monitoringu.

Zgodność z Normami

Moduł został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami dyrektyw Unii Europejskiej. Posiada oznakowanie CE, co potwierdza jego zgodność z obowiązującymi przepisami w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Przekładnik prądowy SIMOCODE pro znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagany jest dokładny pomiar prądu do celów sterowania lub diagnostyki. Sprawdza się w następujących scenariuszach:

• Monitorowanie obciążenia silników elektrycznych w rozdzielnicach sterowniczych.
• Dostarczanie sygnału prądowego do sterowników PLC oraz przekaźników pomiarowych.
• Pomiar prądu w obwodach pomocniczych i odbiornikach jednofazowych.
• Integracja z systemem SIMOCODE pro w celu realizacji zabezpieczeń przeciążeniowych i nadzorowania pracy maszyn.

Wskazówki Montażowe

Montaż modułu przekładnika prądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do prac przy urządzeniach elektroenergetycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od rozdzielnicy i upewnić się, że obwód pomiarowy jest pozbawiony napięcia. Moduł montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodu dobiera się do prądu obciążenia, pamiętając o zachowaniu minimalnych odległości izolacyjnych. Moment dokręcania zacisków oraz parametry przykręcania elementów montażowych należy stosować według instrukcji dołączonej do produktu.

FAQ

• Jaki jest zakres prądu nastawczego tego modułu? Zakres nastawczy wynosi od 10 A do 100 A, co pozwala na dopasowanie do większości standardowych silników i odbiorników w przemyśle.
• Czy moduł wymaga przecięcia przewodu podczas montażu? Nie, zastosowano technikę przetykania (przekładnik przelotowy) – przewód przeciąga się przez otwór modułu bez konieczności ingerencji w obwód główny.
• Do jakiego systemu przeznaczony jest ten przekładnik? Moduł został zaprojektowany do współpracy z systemem SIMOCODE pro (jednostki 1, 2, 3) firmy Siemens, ale może być stosowany również w innych układach pomiarowych z odpowiednim interfejsem.
