Moduł przekaźnikowy PU1/HV 10-16VDC/VAC, 1x REL-C/NO/NC, 6A@30VDC/250VAC, bezpiecznik topikowy 6,3A | AWZ514 Pulsar

Opis i Kluczowe Cechy

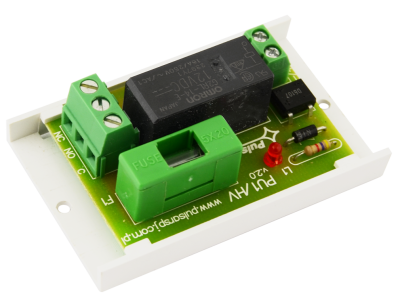

Moduł przekaźnikowy PU1/HV o oznaczeniu AWZ514 to zaawansowany komponent automatyki budynkowej i systemów zabezpieczeń, zaprojektowany przez renomowanego producenta PULSAR. Urządzenie służy do separacji sygnałów oraz sterowania odbiornikami o znacznym poborze prądu przy wykorzystaniu sygnałów sterujących o niskim napięciu. Moduł został wyposażony w jeden przekaźnik z kompletem styków przełącznych typu C/NO/NC (Common, Normally Open, Normally Closed), co pozwala na elastyczną konfigurację obwodów wyjściowych.

• Napięcie sterujące: Szeroki zakres napięcia cewki od 10V do 16V DC lub AC sprawia, że moduł jest kompatybilny z większością systemów alarmowych, kontroli dostępu oraz sterowników PLC.
• Wysoka obciążalność styków: Przekaźnik umożliwia przełączanie prądów do 6A przy napięciu 30V DC lub 250V AC, co pozwala na bezpośrednie sterowanie oświetleniem, elektrozaczepami czy siłownikami.
• Zintegrowane zabezpieczenie: W obwodzie wyjściowym zastosowano wymienny bezpiecznik topikowy o wartości 6,3A, który chroni ścieżki modułu oraz podłączone urządzenia przed skutkami zwarć i przeciążeń.
• Sygnalizacja optyczna: Wbudowana dioda LED informuje instalatora o stanie zasilania cewki przekaźnika, co znacznie ułatwia diagnostykę systemu podczas uruchomienia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz niskonapięciowymi (LVD). Zastosowanie wysokiej jakości materiałów izolacyjnych zapewnia odpowiednią wytrzymałość dielektryczną, co jest kluczowe przy separacji obwodów niskonapięciowych od sieciowych 230V AC.

Zastosowanie

Moduł PU1/HV AWZ514 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych. Jest idealnym rozwiązaniem w sytuacjach, gdy wyjście sterujące centrali alarmowej lub kontrolera dostępu ma zbyt niską wydajność prądową, by bezpośrednio zasilić element wykonawczy. Może być wykorzystywany do sterowania bramami wjazdowymi, systemami oddymiania, a także jako element pośredniczący w układach automatyki przemysłowej, gdzie wymagana jest galwaniczna izolacja obwodów sterowania od obwodów wykonawczych o wysokim napięciu.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do montażu na płaskim podłożu za pomocą taśmy samoprzylepnej lub wkrętów montażowych, jednak najczęściej instalowane jest w dedykowanych obudowach systemowych. Podczas podłączania przewodów należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy zapewnić pewny styk mechaniczny w zaciskach śrubowych, aby uniknąć przegrzewania się styków przy maksymalnym obciążeniu 6A.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do płynącego prądu, aby zminimalizować spadki napięć.
• Separacja: Przy sterowaniu napięciem 250V AC należy zachować odpowiednie odstępy izolacyjne pomiędzy przewodami niskonapięciowymi a sieciowymi.

FAQ

1. Czy moduł może być zasilany napięciem zmiennym (AC)?
Tak, konstrukcja modułu pozwala na sterowanie cewką przekaźnika zarówno napięciem stałym (DC), jak i zmiennym (AC) w zakresie 10-16V.

2. Co zrobić w przypadku przepalenia bezpiecznika?
Należy zidentyfikować i usunąć przyczynę przeciążenia lub zwarcia, a następnie wymienić bezpiecznik topikowy na nowy o identycznych parametrach (6,3A, typ szybki lub zwłoczny zgodnie z oryginałem).

3. Czy moduł posiada styki bezpotencjałowe?
Tak, wyjście przekaźnika (C/NO/NC) jest galwanicznie odizolowane od obwodu zasilania cewki, co pozwala na przełączanie dowolnych potencjałów w granicach dopuszczalnych parametrów technicznych.
