Moduł tłumiący EMC, ogniwo RC, 400 V, 7,5kW do styczników silnikowych | 3RT2916-1PA1 Siemens

Alternatywny kod produktu: 3RT29161PA1

Opis i Kluczowe Cechy

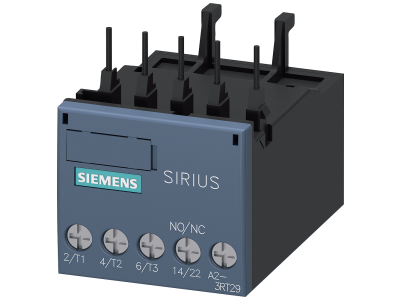

Moduł tłumiący EMC ogniwo RC firmy Siemens (symbol 3RT2916-1PA1) to pasywny element przeciwzakłóceniowy przeznaczony do styczników silnikowych systemu SIRIUS. Zaprojektowany dla napięcia 400 V AC/DC i mocy 7,5 kW, zapewnia skuteczne tłumienie przepięć łączeniowych oraz zakłóceń elektromagnetycznych w obwodach sterowania silnikami. Kompatybilny ze stycznikami serii 3RT201.

• Napięcie znamionowe 400 V AC/DC: Gwarantuje bezpieczną pracę w typowych instalacjach przemysłowych, skutecznie obniżając poziom zakłóceń generowanych przy łączeniu cewek styczników.
• Moc silnika 7,5 kW: Dedykowany do styczników obsługujących silniki o tej mocy – optymalne dopasowanie parametrów RC do charakteru obciążenia.
• Częstotliwość 50/60 Hz: Uniwersalne zastosowanie w sieciach europejskich bez konieczności zmiany konfiguracji.
• Kompatybilność z serią 3RT201: Bezpośredni montaż na stycznikach systemu SIRIUS – szybka integracja bez dodatkowych przewodów ani modyfikacji szafy sterowniczej.
• Funkcja ogniwa RC: Tłumi przepięcia łączeniowe i redukuje emisję zakłóceń elektromagnetycznych, wydłużając żywotność styków stycznika i chroniąc wrażliwe układy sterowania.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Jest zgodny z normami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz z standardami DIN stosowanymi w systemie modułowym SIRIUS. Konkretne numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł tłumiący EMC ogniwo RC stosuje się w układach sterowania silnikami, gdzie konieczne jest ograniczenie przepięć i zakłóceń generowanych przez cewki styczników. Znajduje zastosowanie w szafach sterowniczych, rozdzielnicach oraz systemach automatyki budynkowej i przemysłowej.

• Tłumienie przepięć łączeniowych powstających podczas wyłączania styczników silnikowych – ochrona cewek przekaźników i wejść PLC.
• Redukcja zakłóceń elektromagnetycznych (EMI) w przewodach sterowniczych, co zapobiega fałszywym sygnałom i zwiększa niezawodność instalacji.
• Montaż bezpośrednio na stycznikach serii 3RT201 w systemie SIRIUS – oszczędność miejsca w szafie i skrócenie czasu instalacji.
• Zastosowanie w maszynach i urządzeniach wymagających zgodności z normami EMC, np. w przemyśle spożywczym, opakowaniowym czy obróbki metali.

Wskazówki Montażowe

Montaż modułu tłumiącego EMC może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Moduł montuje się bezpośrednio na styczniku 3RT201 (szyna TH35 w rozdzielnicy). Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego prądu zwarciowego i obciążenia – zaleca się przewody o przekroju 0,5–2,5 mm². Moment dokręcania zacisków – zgodnie z dokumentacją producenta stycznika (zwykle 0,5–0,8 Nm). Nie stosować siły przekraczającej podane wartości.

FAQ

• Czy moduł 3RT2916-1PA1 można stosować z innymi stycznikami niż seria 3RT201? Moduł został zaprojektowany z myślą o stycznikach silnikowych systemu SIRIUS serii 3RT201. Zastosowanie z innymi typami wymaga weryfikacji wymiarów mechanicznych i parametrów elektrycznych w dokumentacji technicznej producenta.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnego stopnia IP dla samego modułu. Podczas montażu w rozdzielnicy należy zapewnić obudowę o stopniu ochrony odpowiednim dla warunków środowiskowych (minimum IP20 wewnątrz szafy sterowniczej).

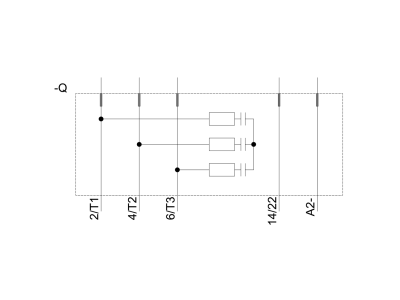

• Jak działa ogniwo RC i czy wymaga zasilania? Ogniwo RC jest pasywnym układem składającym się z rezystora i kondensatora połączonych szeregowo. Nie wymaga zewnętrznego zasilania – podłącza się je równolegle do cewki stycznika. Tłumi przepięcia powstające przy wyłączaniu przez rozładowanie energii w kondensatorze i ograniczenie prądu przez rezystor.
