Moduł przeciwprzepięciowy 24-60VDC IP40, dioda LED zielona, MODUL LD M32G SZARY | 854837 Relpol

Alternatywny kod produktu: M32G

Opis i Kluczowe Cechy

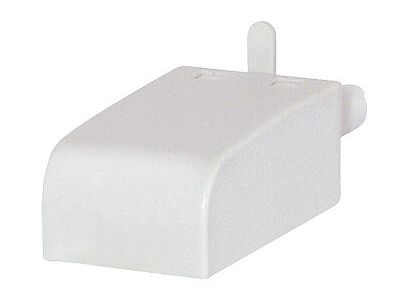

Moduł przeciwprzepięciowy i sygnalizacyjny typu M32G (symbol 854837) wyposażony w zieloną diodę LED, przeznaczony do pracy w obwodach napięcia stałego 24–60 V DC. Dzięki stopniowi ochrony IP40 oraz szerokiemu zakresowi temperatur pracy (-40…+70°C) sprawdza się w wymagających warunkach przemysłowych. Kompaktowe wymiary 12,8×9,2×25,7 mm i masa zaledwie 0,020 kg ułatwiają montaż w rozdzielnicach i szafach sterowniczych.

• Zakres napięcia 24–60 V DC: uniwersalność zastosowania w różnych obwodach sterowania – od niskiego do wyższego napięcia stałego, bez konieczności doboru wielu wariantów.
• Zielona dioda LED: wyraźna sygnalizacja obecności napięcia – szybka wizualna kontrola stanu obwodu, co zwiększa bezpieczeństwo i wygodę diagnostyki.
• Stopień ochrony IP40: odporność na przedostanie się ciał stałych o średnicy >1 mm oraz ochrona przed bryzgami wody – niezawodność w typowych warunkach szaf rozdzielczych i sterowniczych.
• Szeroki zakres temperatury pracy -40…+70°C: stabilne działanie w ekstremalnych warunkach termicznych – od mrozu po upał przemysłowy.
• Kompaktowa obudowa (12,8×9,2×25,7 mm) i niska masa 0,020 kg: oszczędność miejsca na szynie TH35 oraz łatwy montaż w gęsto zabudowanych szafach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do instalacji w rozdzielnicach i szafach sterowniczych zgodnie z przepisami bezpieczeństwa.

Zastosowanie

Moduł M32G łączy funkcję sygnalizacji wizualnej z ochroną przeciwprzepięciową, co czyni go uniwersalnym elementem w instalacjach niskiego napięcia stałego.

• Sygnalizacja obecności napięcia w obwodach sterowania maszyn i urządzeń – dioda LED umożliwia szybką ocenę stanu bez użycia miernika.
• Ochrona przeciwprzepięciowa elementów automatyki (np. cewek styczników, przekaźników, sterowników PLC) w obwodach 24–60 V DC – redukcja ryzyka uszkodzeń wywołanych przepięciami łączeniowymi.
• Montaż w szafach sterowniczych jako moduł sygnalizacyjno-ochronny w systemach automatyki budynkowej lub przemysłowej.
• Element zabezpieczający w obwodach napięcia sterowniczego w rozdzielnicach oświetleniowych i siłowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać do prądu obwodu zgodnie z dokumentacją producenta. Moment dokręcania zacisków – zgodnie z instrukcją dołączoną do produktu.

FAQ

• Czy moduł pełni funkcję ochrony przeciwprzepięciowej? Tak, zgodnie z nazwą i przeznaczeniem moduł zapewnia ochronę przeciwprzepięciową w obwodach napięcia stałego 24–60 V DC, tłumiąc przepięcia powstające podczas łączeń cewek styczników lub przekaźników.
• Jaki kolor ma dioda sygnalizacyjna? Dioda LED świeci światłem zielonym, co oznacza obecność napięcia w obwodzie.
• Jaki jest stopień ochrony modułu? Deklarowany stopień ochrony obudowy to IP40 – urządzenie jest odporne na wniknięcie ciał stałych o średnicy powyżej 1 mm oraz na bryzgi wody.
