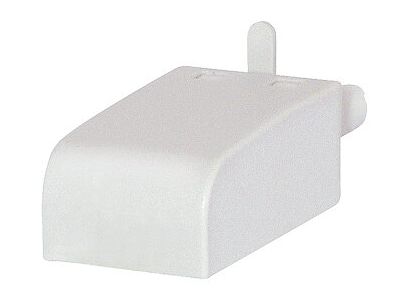

Moduł przeciwprzepięciowy 24-60VAC/DC IP40, dioda LED czerwona, MODUL LV M92R SZARY | 854859 Relpol

Alternatywny kod produktu: M92R

Opis i Kluczowe Cechy

Moduł przeciwprzepięciowy i sygnalizacyjny MODUL LV M92R (szary) o symbolu 854859 przeznaczony jest do pracy w obwodach prądu stałego i przemiennego o napięciu 24–60 V. Wyposażony w czerwoną diodę LED sygnalizującą obecność napięcia, zapewnia szybką wizualną kontrolę stanu pracy. Stopień ochrony IP40 oraz szeroki zakres temperatury pracy (-40…+70°C) gwarantują niezawodność w różnorodnych warunkach otoczenia. Kompaktowe wymiary (12,8 × 9,2 × 25,7 mm) i niewielka masa 20 g ułatwiają montaż w ciasnych rozdzielnicach.

• Napięcie zasilania 24–60 V AC/DC: uniwersalne zastosowanie zarówno w obwodach prądu stałego, jak i przemiennego bez konieczności stosowania dodatkowych zasilaczy.
• Dioda LED czerwona: wyraźna sygnalizacja wizualna stanu napięcia – ułatwia diagnostykę i przyspiesza lokalizację awarii.
• Stopień ochrony IP40: ochrona przed ciałami obcymi o średnicy ≥1 mm, odpowiednia do montażu w rozdzielnicach i szafach sterowniczych.
• Zakres temperatury pracy -40…+70°C: niezawodne działanie w ekstremalnych warunkach – od mroźnych hal po gorące pomieszczenia techniczne.
• Kompaktowe wymiary 12,8 × 9,2 × 25,7 mm / masa 20 g: oszczędność miejsca w rozdzielnicy, łatwość montażu nawet przy ograniczonej przestrzeni.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dotyczące bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej dla urządzeń instalowanych w rozdzielnicach niskiego napięcia.

Zastosowanie

Moduł przeciwprzepięciowy i sygnalizacyjny znajduje zastosowanie w automatyce budynkowej, przemysłowej oraz w systemach sterowania, gdzie wymagana jest ochrona styków przed przepięciami oraz wizualna sygnalizacja obecności napięcia.

• Sygnalizacja obecności napięcia w szafach sterowniczych i rozdzielnicach – szybka identyfikacja stanu obwodu.
• Ochrona styków przekaźników, styczników i wejść PLC przed przepięciami łączeniowymi (tłumienie przepięć).
• Współpraca z układami automatyki (sterowniki, PLC) w obwodach 24–60 V DC/AC.
• Instalacje w rozdzielnicach oświetleniowych, wentylacyjnych oraz w systemach sterowania bramami i roletami.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuj w obudowie lub na płycie montażowej zgodnie z dokumentacją producenta. Przewody dobieraj odpowiednio do spodziewanego prądu obciążenia. Moment dokręcania zacisków należy stosować według zaleceń producenta podanych w karcie katalogowej.

FAQ

• Czy moduł ma podświetlenie (diodę LED)? Tak, moduł wyposażony jest w czerwoną diodę LED, która świeci, gdy napięcie zasilania mieści się w zakresie 24–60 V AC/DC – służy do sygnalizacji obecności napięcia w obwodzie.
• Jaki stopień ochrony ma moduł? Obudowa modułu posiada stopień ochrony IP40 – zapewnia ochronę przed ciałami stałymi o średnicy powyżej 1 mm, co jest typowe dla aparatury montowanej w rozdzielnicach. Nie jest odporny na pył ani na strugi wody.
• Czy moduł wymaga dodatkowego zasilania do świecenia diody? Nie, dioda LED jest zasilana bezpośrednio z obwodu, w którym moduł jest zainstalowany. Gdy napięcie w obwodzie znajdzie się w zakresie 24–60 V AC/DC, dioda zapala się automatycznie.
