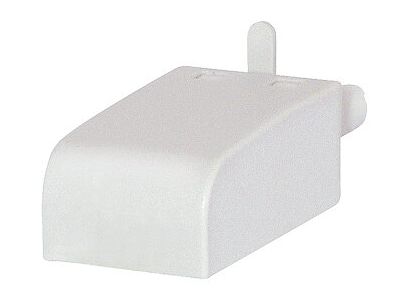

Moduł przeciwprzepięciowy 110-240VAC/DC IP40, dioda LED zielona, MODUL L M63G SZARY | 854854 Relpol

Alternatywny kod produktu: M63G

Opis i Kluczowe Cechy

Moduł przeciwprzepięciowy/sygnalizacyjny typu M (symbol 854854) z zieloną diodą LED przeznaczony do pracy w obwodach 110-240 V AC/DC. Kompaktowa obudowa o wymiarach 12,8x9,2x25,7 mm i stopniu ochrony IP40 zapewnia łatwy montaż w rozdzielnicach oraz niezawodną sygnalizację wizualną. Dzięki szerokiemu zakresowi temperatur pracy (-40…+70°C) urządzenie sprawdza się w różnych warunkach otoczenia.

• Napięcie zasilania 110-240 V AC/DC: uniwersalne, umożliwia stosowanie zarówno w obwodach prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych przetwornic.
• Zielona dioda LED: wyraźna, energooszczędna sygnalizacja wizualna stanu pracy, ułatwiająca szybką lokalizację aktywnego obwodu.
• Stopień ochrony IP40: skuteczna ochrona przed ciałami stałymi o średnicy powyżej 1 mm, odpowiednia do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Temperatura pracy -40…+70°C: szeroki zakres gwarantuje niezawodne działanie w ekstremalnych temperaturach, zarówno w ogrzewanych, jak i nieogrzewanych pomieszczeniach technicznych.
• Kompaktowe wymiary (12,8x9,2x25,7 mm) i waga 0,020 kg: oszczędność miejsca na szynie DIN oraz łatwy transport i montaż.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł przeciwprzepięciowy z diodą LED znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna sygnalizacja obecności napięcia lub stanu ochrony przepięciowej. Idealnie sprawdza się w instalacjach przemysłowych i budynkach użyteczności publicznej.

• Sygnalizacja obecności napięcia w rozdzielnicach głównych i podrozdzielniach, ułatwiająca diagnostykę i obsługę.
• Wizualne wskazanie zadziałania ochrony przepięciowej (np. w obwodach z ogranicznikami przepięć), umożliwiające szybką identyfikację uszkodzenia.
• Element tablic synoptycznych i szaf sterowniczych w automatyce budynkowej, gdzie potrzebny jest czytelny wskaźnik stanu obwodu.
• Instalacje przemysłowe – sygnalizacja gotowości maszyn lub obecności napięcia w obwodach sterowniczych i zasilających.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub obudowie. Dokręcaj zaciski zgodnie z dokumentacją producenta, a przekrój przewodów dobierz do spodziewanego obciążenia. Zapewnij odpowiednią wentylację i odstępy od innych urządzeń.

FAQ

• Jaki kolor ma dioda LED sygnalizacyjna? Dioda świeci światłem zielonym – wyraźny wskaźnik wizualny pozwalający na szybką ocenę stanu obwodu.
• Jaki stopień ochrony ma moduł i czy można go montować w wilgotnych pomieszczeniach? Stopień ochrony obudowy to IP40, co zapewnia ochronę przed ciałami stałymi >1 mm, ale nie przed wilgocią. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic w suchych pomieszczeniach.
• Jakie jest napięcie zasilania modułu i czy wymaga osobnego zasilacza? Napięcie zasilania wynosi 110-240 V AC/DC – moduł może być zasilany bezpośrednio z obwodu prądu przemiennego lub stałego w tym zakresie, bez konieczności stosowania dodatkowego zasilacza.
