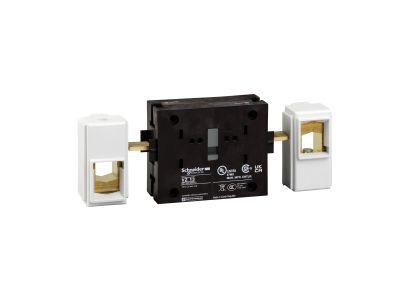

Moduł pola neutralnego TeSys VARIO 175A dla V5 i V6 TeSys | VZ13 Schneider Electric

Opis i Kluczowe Cechy

Moduł pola neutralnego Schneider Electric o numerze katalogowym VZ13 to zaawansowany komponent z serii TeSys VARIO, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie pełni funkcję dodatkowego bloku neutralnego o wysokiej wydajności, dedykowanego do współpracy z rozłącznikami izolacyjnymi typu V5 oraz V6. Prąd znamionowy wynoszący 175A pozwala na bezpieczne i stabilne zarządzanie torem neutralnym w obwodach o dużym obciążeniu. Kluczowym atutem modułu jest specyficzna konfiguracja styków 1 NO (normalnie otwarty) z mechanizmem wczesnego załączania i późnego wyłączania. Taka charakterystyka pracy gwarantuje, że przewód neutralny zostaje podłączony do układu przed stykami fazowymi i odłączony jako ostatni, co skutecznie chroni wrażliwe odbiorniki przed niebezpiecznymi przepięciami wynikającymi z asymetrii napięcia w układach wielofazowych.

• Wysoka wydajność: Przystosowany do pracy z prądem o natężeniu do 175A.
• Uniwersalność sieci: Możliwość pracy w sieciach prądu przemiennego (AC) oraz prądu stałego (DC).
• Częstotliwość: Pełna kompatybilność z systemami 50/60 Hz.
• Bezpieczeństwo: Mechanizm wczesnego załączania (early make) i późnego wyłączania (late break).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami jakości Schneider Electric, co potwierdza jego przynależność do gamy TeSys – światowego lidera w dziedzinie aparatury łączeniowej. Moduł spełnia wymagania dotyczące wysokiej wydajności operacyjnej, co czyni go niezawodnym elementem w systemach rozdziału energii. Konstrukcja zapewnia odpowiednią izolację oraz wytrzymałość dielektryczną wymaganą w profesjonalnych instalacjach elektroenergetycznych, współpracując harmonijnie z jednostkami bazowymi V5 i V6.

Zastosowanie

Moduł VZ13 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn, centrach sterowania silnikami (MCC) oraz rozdzielnicach głównych. Jest niezbędnym elementem wszędzie tam, gdzie wymagane jest pewne i bezpieczne odłączanie toru neutralnego przy zachowaniu wysokich parametrów prądowych. Dzięki kompatybilności z prądem stałym (DC) i przemiennym (AC), moduł sprawdza się zarówno w tradycyjnych instalacjach przemysłowych, jak i w nowoczesnych systemach zasilania awaryjnego czy infrastrukturze OZE, gdzie wykorzystywane są rozłączniki Vario V5 i V6.

Wskazówki Montażowe

Montaż modułu pola neutralnego VZ13 powinien być przeprowadzony przez wykwalifikowany personel techniczny. Blok montowany jest bocznie do korpusu rozłącznika głównego TeSys Vario (V5 lub V6). Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych – odpowiednia siła docisku jest kluczowa dla zapewnienia niskiej rezystancji styku przy prądzie 175A i zapobiegania przegrzewaniu się połączeń. Przed uruchomieniem należy zweryfikować poprawność działania mechanizmu wczesnego załączania, wykonując kilka cykli próbnych bez obciążenia. Należy również upewnić się, że przekrój przewodów przyłączeniowych jest dostosowany do prądu znamionowego urządzenia.

FAQ

• Czy moduł VZ13 pasuje do mniejszych rozłączników Vario, np. V1? Nie, ten konkretny model jest dedykowany wyłącznie do większych jednostek o wysokiej wydajności, czyli modeli V5 oraz V6.
• Co oznacza funkcja "wczesne załączanie"? Jest to funkcja bezpieczeństwa, która sprawia, że styk neutralny zamyka się ułamek sekundy przed stykami fazowymi, co zapobiega pojawieniu się pełnego napięcia międzyfazowego na odbiornikach jednofazowych w układzie trójfazowym.
• Czy urządzenie może pracować w instalacjach fotowoltaicznych? Tak, dzięki obsłudze prądu stałego (DC) i wysokiej wydajności, moduł może być stosowany w odpowiednio dobranych sekcjach instalacji PV współpracujących z osprzętem TeSys Vario.
