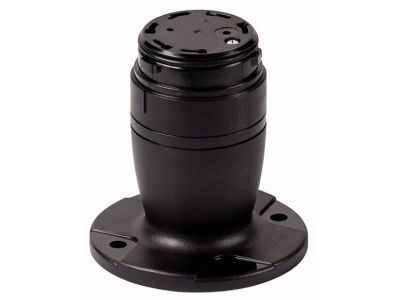

Moduł podstawowy z zewnętrznymi otworami, zacisk sprężynowy, SL4-PiB-EMH SL4/SL7 | 171302 Eaton

Alternatywny kod produktu: SL4-PiB-EMH

Opis i Kluczowe Cechy

Moduł podstawowy SL4-PiB-EMH (nr kat. 171302) to element kolumny sygnalizacyjnej wyposażony w zacisk sprężynowy oraz zewnętrzne otwory montażowe. Umożliwia szybkie i bezpieczne podłączenie przewodów oraz elastyczne opcje montażu – z boku, na podstawie kielichowej lub na rurach wspornikowych o długości 100, 250 i 400 mm. Dzięki 9 różnym sposobom montażu można dopasować kolumnę do indywidualnych potrzeb instalacyjnych.

• Zacisk sprężynowy: Zapewnia szybkie, beznarzędziowe podłączenie przewodów, skracając czas instalacji i zwiększając pewność połączenia.
• Zewnętrzne otwory montażowe: Umożliwiają wszechstronny montaż kolumny – z boku, na podstawie kielichowej lub na rurach wspornikowych (100, 250 i 400 mm).
• Kompatybilność z seriami SL4 i SL7: Moduł podstawowy pasuje do obu serii kolumn sygnalizacyjnych, zapewniając uniwersalność zastosowań.
• Elastyczność montażu: Dzięki 9 różnym sposobom montażu można dopasować kolumnę do indywidualnych potrzeb instalacyjnych.
• Przeznaczony do sygnalizacji stanu maszyn: umożliwia budowanie widocznych z daleka sygnałów wizualnych i dźwiękowych.

Zgodność z Normami

Moduł podstawowy SL4-PiB-EMH jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Został zaprojektowany do pracy w standardowych warunkach przemysłowych, zapewniając niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Moduł podstawowy SL4-PiB-EMH jest przeznaczony do budowy kolumn sygnalizacyjnych stosowanych w różnych aplikacjach przemysłowych.

• Sygnalizacja stanu maszyn i urządzeń – wizualna i dźwiękowa, umożliwiająca szybką ocenę sytuacji.
• Systemy alarmowe i ostrzegawcze w halach produkcyjnych, magazynach i obiektach technicznych.
• Automatyka budynkowa – sygnalizacja pracy wind, bram, systemów wentylacyjnych.
• Sterowanie procesami – jako element HMI (interfejs człowiek-maszyna) w liniach produkcyjnych.

Wskazówki Montażowe

Montaż modułu podstawowego SL4-PiB-EMH powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przewody należy podłączać do zacisku sprężynowego zgodnie z dokumentacją producenta. Moduł może być montowany z boku, na podstawie kielichowej lub na rurach wspornikowych. Przekrój przewodów i moment dokręcania (jeśli dotyczy) należy dobierać zgodnie z zaleceniami producenta.

FAQ

• Czy moduł podstawowy SL4-PiB-EMH jest wyposażony w podświetlenie lub LED? Moduł podstawowy nie zawiera elementów świetlnych – służy jako baza do montażu modułów sygnalizacyjnych (kolumny). Podświetlenie realizowane jest przez dodatkowe moduły optyczne.
• Jaki stopień ochrony IP ma moduł podstawowy? W dostępnych danych nie podano stopnia ochrony IP. Aby uzyskać szczegółowe informacje, należy sprawdzić specyfikację techniczną producenta.
• Czy można stosować moduł w systemach z modułami dźwiękowymi? Tak, moduł podstawowy jest kompatybilny z modułami dźwiękowymi serii SL4/SL7, umożliwiając budowanie sygnalizacji wizualno-dźwiękowej.
