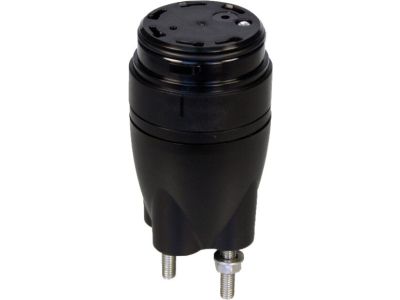

Moduł podstawowy z wbudowanymi wkrętami, zacisk sprężynowy, SL4-PIB-IMS SL4/SL7 | 171301 Eaton

Alternatywny kod produktu: SL4-PIB-IMS

Opis i Kluczowe Cechy

Moduł podstawowy SL4-PIB-IMS (symbol 171301) to element bazowy dla kolumn sygnalizacyjnych serii SL4 i SL7, wyposażony w zacisk sprężynowy oraz wbudowane wkręty montażowe. Dzięki zastosowaniu zacisku sprężynowego podłączanie przewodów jest szybkie i pewne, bez konieczności używania narzędzi, co skraca czas instalacji. Wbudowane wkręty ułatwiają bezpośrednie mocowanie modułu do podstawy lub elementów konstrukcyjnych. Moduł stanowi fundament do budowy konfigurowalnych kolumn sygnalizacyjnych, zapewniając stabilne połączenie elektryczne i mechaniczne.

• Zacisk sprężynowy: Umożliwia szybkie i bezobsługowe podłączenie przewodów – wystarczy wsunąć odizolowany koniec, aby uzyskać trwały i odporny na wibracje kontakt.
• Wbudowane wkręty montażowe: Ułatwiają instalację modułu na podstawie kielichowej, rurze dystansowej (100/250/400 mm) lub innych elementach systemu SL4/SL7 bez konieczności stosowania dodatkowych akcesoriów.
• Kompatybilność z seriami SL4 i SL7: Moduł podstawowy pasuje do wszystkich modułów sygnalizacyjnych (optycznych i akustycznych) tych serii, co zapewnia elastyczność w projektowaniu sygnalizacji.
• Kompaktowa konstrukcja: Dzięki optymalnym wymiarom moduł nie zajmuje dużo miejsca w szafie sterowniczej ani na maszynie, a mimo to zapewnia niezawodne połączenie elektryczne dla całej kolumny.
• Bezpieczne połączenie elektryczne: Zacisk sprężynowy gwarantuje pewny styk i minimalizuje ryzyko poluzowania pod wpływem drgań, co jest kluczowe w środowisku przemysłowym.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Jako element systemu sygnalizacji maszyn spełnia wymagania dyrektyw w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej. Dokładne numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł podstawowy SL4-PIB-IMS stanowi fundament kolumn sygnalizacyjnych stosowanych w przemyśle, szczególnie w obszarach wymagających wizualnej i akustycznej informacji o stanie maszyn, linii produkcyjnych oraz systemów automatyki.

• Sygnalizacja stanu pracy maszyn (praca, postój, awaria, alarm) w zakładach produkcyjnych i magazynach.
• Sterowanie ciągami technologicznymi – jako element systemów ostrzegawczych w narażonych na uszkodzenia obszarach.
• Automatyka budynkowa i systemy BMS – sygnalizacja alarmów pożarowych, stanów krytycznych lub komunikaty dla personelu.
• Punkty wejścia/wyjścia linii montażowych – informowanie operatorów o gotowości stanowisk lub konieczności interwencji.

Wskazówki Montażowe

Montaż modułu podstawowego SL4-PIB-IMS oraz całej kolumny sygnalizacyjnej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia zasilającego. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) lub bezpośrednio na podstawie/PVC za pomocą dostarczonych wkrętów. Przekrój przewodów należy dobrać do prądu obciążenia (zgodnie z dokumentacją techniczną). Zacisk sprężynowy nie wymaga dokręcania – przewód wsuwa się po uprzednim odizolowaniu na odpowiednią długość. W przypadku montażu na rurze dystansowej należy upewnić się, że wkręty są dokręcone momentem zgodnym z instrukcją producenta. Przed uruchomieniem sprawdzić poprawność połączeń i izolację.

FAQ

• Czy moduł podstawowy SL4-PIB-IMS jest kompatybilny tylko z serią SL4? Moduł został zaprojektowany zarówno dla serii SL4, jak i SL7, co umożliwia rozbudowę kolumny o moduły sygnalizacyjne obu serii.
• Jaki stopień ochrony ma ten moduł podstawowy? Pełne dane dotyczące stopnia ochrony (IP) dla kompletnej kolumny znajdują się w dokumentacji technicznej producenta. Sam moduł podstawowy w typowej konfiguracji montażowej (wewnątrz obudowy) osiąga IP20, ale końcowy stopień ochrony zależy od zastosowanych modułów nadrzędnych i osłon.
• Czy do podłączenia przewodów potrzebuję specjalnych narzędzi? Nie. Zacisk sprężynowy umożliwia podłączenie przewodu przez proste wsunięcie odizolowanej końcówki. Do demontażu przewodu można użyć cienkiego wkrętaka do odblokowania sprężyny.
