Moduł podstawowy 400mm, szybki montaż, zacisk śrubowy, SL7-FMS-400 SL4/SL7 | 171458 Eaton

Alternatywny kod produktu: SL7-FMS-400

Opis i Kluczowe Cechy

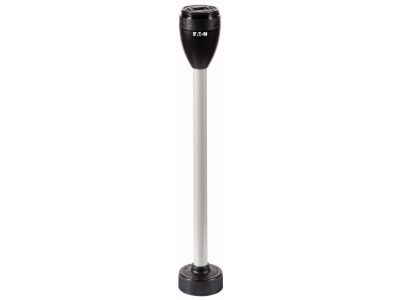

Moduł podstawowy SL7-FMS-400 (nr katalogowy 171458) stanowi bazę kolumny sygnalizacyjnej serii SL7, przeznaczoną do montażu z modułami górnymi i sygnalizatorami. Długość 400 mm zapewnia odpowiednią widoczność sygnalizacji na dalszych odległościach. Wyposażony w zacisk śrubowy umożliwiający pewne i bezpieczne podłączenie przewodów, oraz mechanizm szybkiego montażu, który skraca czas instalacji w szafach sterowniczych.

• Długość 400 mm: Zapewnia wysokość podstawy dostosowaną do potrzeb sygnalizacji wizualnej w większych maszynach i instalacjach przemysłowych, poprawiając widoczność sygnałów.
• Zacisk śrubowy: Gwarantuje solidne i powtarzalne połączenie elektryczne, co przekłada się na niezawodność w warunkach przemysłowych oraz łatwy demontaż w razie serwisu.
• Szybki montaż: Umożliwia sprawne osadzenie modułu podstawowego na konstrukcji lub rurze – minimalizuje czas instalacji i ułatwia konfigurację systemu sygnalizacji.
• Kompatybilność z seriami SL4 i SL7: Moduł pasuje do kolumn sygnalizacyjnych obu serii, co zwiększa elastyczność przy modernizacji i rozbudowie istniejących układów.
• Konstrukcja modułowa: Pozwala na dowolną kombinację z elementami górnymi (moduły świetlne, dźwiękowe, łączniki, adaptery) dopasowaną do potrzeb sygnalizacji stanu maszyny.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, co potwierdza znak CE. Dla szczegółowych certyfikatów zalecamy sprawdzenie dokumentacji technicznej konkretnego modelu kolumny sygnalizacyjnej.

Zastosowanie

Moduł podstawowy SL7-FMS-400 stosowany jest jako baza do budowy kompletnych kolumn sygnalizacyjnych w przemyśle i automatyce budynkowej. Sprawdza się wszędzie tam, gdzie konieczna jest wizualna sygnalizacja stanu pracy maszyny lub procesu technologicznego.

• Sygnalizacja stanu maszyn produkcyjnych (praca, postój, awaria) w halach przemysłowych.
• Wskazania statusu linii montażowych, taśmociągów i robotów.
• Automatyka budynkowa – informowanie o pracy systemów wentylacji, klimatyzacji, pomp.
• Systemy ostrzegawcze i przyzywowe na terenie zakładów i magazynów.

Wskazówki Montażowe

Montaż modułu podstawowego kolumny sygnalizacyjnej może być wykonywany wyłącznie przez personel z uprawnieniami SEP i znajomością zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Moduł mocuje się na szynie TH35 (DIN) lub bezpośrednio do powierzchni, wykorzystując dedykowane otwory montażowe. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążeniem prądowym (dla sygnalizatorów napięcia 12–230 V AC/DC). Moment dokręcania zacisków śrubowych stosować według zaleceń producenta w dokumentacji technicznej. Po zakończeniu montażu sprawdzić poprawność połączeń i działanie kolumny.

FAQ

• Czy moduł podstawowy SL7-FMS-400 można stosować z kolumnami SL4? Tak, produkt oznaczony jest jako SL4/SL7, co oznacza kompatybilność z obiema seriami kolumn sygnalizacyjnych.
• Jaki jest sposób podłączenia przewodów? Moduł wyposażony jest w zaciski śrubowe (śruby krzyżowe). Do podłączenia zaleca się przewody o przekroju 0,5-2,5 mm². W celu uzyskania maksymalnej wytrzymałości połączeń dokręć śruby z momentem podanym w instrukcji montażu.
• Czy moduł podstawowy ma fabrycznie zamontowany moduł górny? Nie, jest to tylko podstawa (baza) kolumny. Należy dokupić osobno moduły sygnalizacyjne (świetlne, dźwiękowe) oraz ewentualne adaptery w zależności od potrzeb konfiguracji sygnalizacji.
