Moduł pod zaciski na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBK306 | 2CPX041681R9999 ABB

Alternatywny kod produktu: 2CPX041681R9999

Opis i Kluczowe Cechy

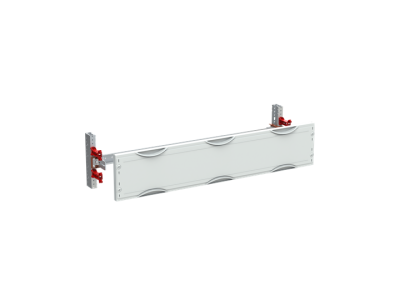

Moduł CombiLine (symbol 2CPX041681R9999) to prefabrykowany zestaw do samodzielnego montażu rozdzielnic na szynie DIN. Oferuje 36 jednostek przestrzennych (GU) przy szerokości użytkowej 688 mm i regulowanej głębokości od 68 do 115 mm, co umożliwia elastyczne rozmieszczenie aparatów modułowych. Konstrukcja z szyną DIN 35×15 mm perforowaną oraz dodatkowym profilem stabilizującym zapewnia sztywność i porządek instalacji.

• 36 jednostek przestrzennych (GU) przy szerokości 688 mm: umożliwia zabudowę dużej liczby aparatów modułowych w kompaktowej rozdzielnicy, bez marnowania miejsca.
• Regulowana głębokość użytkowa 68–115 mm: dopasowanie do szaf o głębokości od 200 mm wzwyż, co daje swobodę projektowania.
• Bezstopniowa regulacja za pomocą uchwytu montażowego: szybkie i precyzyjne pozycjonowanie elementów bez użycia narzędzi.
• Szyna DIN 35×15 mm z perforacją do uchwytów przewodów: ułatwia mocowanie wiązek kablowych, poprawia estetykę i bezpieczeństwo.
• Pokrywy z tworzywa sztucznego, zamknięcie 90°, RAL 7035: zapewniają łatwy dostęp do wnętrza przy zachowaniu estetycznego wyglądu.

Zgodność z Normami

Moduł CombiLine został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Spełnia wymagania dla wyposażenia rozdzielnic niskiego napięcia zgodnie ze standardem DIN. Ze względu na charakter produktu (zestaw do samodzielnego montażu) ostateczna zgodność z normami zależy od prawidłowego wykonania instalacji.

Zastosowanie

Zestaw MBK306 przeznaczony jest do budowy rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, komercyjnych i przemysłowych. Służy jako konstrukcja nośna dla aparatury modułowej:

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach natynkowych i podtynkowych.
• Tworzenie modułowych systemów sterowania oświetleniem, gniazdami i obwodami siłowymi.
• Instalacja w szafach sterowniczych i rozdzielnicach przemysłowych o głębokości od 200 mm.
• Rozbudowa istniejących rozdzielnic dzięki modułowej konstrukcji i możliwości dokupienia kolejnych paneli.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Elementy zestawu montować na szynie DIN TH35 w rozdzielnicy. W przypadku paneli o szerokości 3 i więcej – zastosować dodatkowy profil stabilizujący. Przekroje przewodów dobrać do spodziewanego obciążenia. Momenty dokręcania śrub zgodnie z dokumentacją producenta. Głębokość szafy musi wynosić co najmniej 200 mm.

FAQ

• Czy moduł jest dostarczany w stanie zmontowanym? Nie, jest to zestaw do samodzielnego montażu. Wszystkie elementy są przygotowane do szybkiego złożenia na miejscu instalacji.
• Jaką szerokość użytkową ma moduł? Szerokość użytkowa wynosi 688 mm, a całkowita szerokość panelu to 750 mm (3 panele po 250 mm). Oferuje 36 jednostek przestrzennych (GU).
• Jaki stopień ochrony IP ma moduł? W danych producenta nie podano konkretnego stopnia IP. Typowa aparatura montowana wewnątrz rozdzielnic posiada IP20, ale ostateczna ochrona zależy od zastosowanej obudowy szafy.
