Moduł pod Zaciski na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBK206 | 2CPX041679R9999 ABB

Alternatywny kod produktu: 2CPX041679R9999

Opis i Kluczowe Cechy

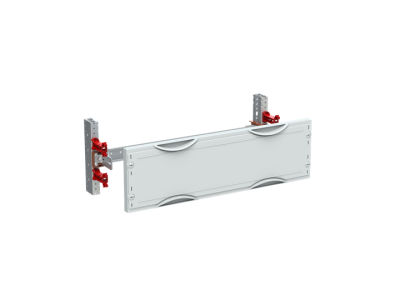

Moduł wyposażenia wnętrza CombiLine MBK206 (symbol 2CPX041679R9999) przeznaczony do samodzielnego montażu na szynie DIN w niezmontowanych tablicach rozdzielczych. Oferuje 24 jednostki przestrzenne oraz szerokość panelu 500 mm, co zapewnia dużą elastyczność aranżacji aparatury modułowej. Dzięki bezstopniowej regulacji głębokości użytkowej od 68 mm do 115 mm oraz szerokości użytkowej 438 mm, moduł dopasowuje się do różnych konfiguracji szaf sterowniczych.

• Szerokość panelu 500 mm / 24 jednostki przestrzenne: pozwala na rozmieszczenie do 24 modułów o szerokości 18 mm (lub równoważnych kombinacji) w jednym rzędzie, optymalizując wykorzystanie przestrzeni w rozdzielnicy.
• Bezstopniowa regulacja głębokości 68-115 mm: umożliwia precyzyjne ustawienie szyny DIN i zacisków w zależności od głębokości szafy (min. 200 mm), co ułatwia prowadzenie przewodów i dostęp do aparatury.
• Szyna DIN 35 x 15 mm z perforacją: standardowa szyna montażowa z otworami do mocowania uchwytów przewodów, zapewniająca stabilne i uporządkowane prowadzenie okablowania.
• Pokrywy z tworzywa sztucznego, kolor RAL 7035 (jasnoszary): lekkie, odporne na uszkodzenia mechaniczne elementy osłonowe, zamykane pod kątem 90° dla łatwego dostępu do wnętrza rozdzielnicy.
• Konstrukcja pokrywy zamknięta: zabezpiecza aparaturę przed przypadkowym dotknięciem oraz ogranicza emisję łuku elektrycznego, podnosząc bezpieczeństwo eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami dotyczącymi rozdzielnic i obudów modułowych. Posiada oznaczenie CE potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Stosowanie w systemie CombiLine gwarantuje kompatybilność mechaniczną z pozostałymi elementami serii.

Zastosowanie

Moduł MBK206 jest przeznaczony do budowy i rozbudowy modułowych tablic rozdzielczych w instalacjach niskiego napięcia. Sprawdza się zarówno w nowych projektach, jak i modernizacjach istniejących rozdzielnic.

• Organizacja przestrzeni montażowej dla aparatury modułowej (wyłączniki nadprądowe, styczniki, przyciski) w szafach sterowniczych o głębokości min. 200 mm.
• Tworzenie niezmontowanych tablic rozdzielczych – elastyczne rozmieszczenie rzędów szyn DIN i zacisków według indywidualnego projektu.
• Prowadzenie przewodów w perforowanej szynie DIN z użyciem uchwytów – poprawia estetykę i ułatwia serwisowanie instalacji.
• Rozbudowa systemu CombiLine o dodatkowe moduły bez konieczności zmiany całej rozdzielnicy – wystarczy dołożyć zestaw MBK206 na wolnej szynie.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i przeszkolone w zakresie instalacji elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Moduł montuje się na szynie TH35 (DIN 35×15 mm) w rozdzielnicy. Regulację głębokości użytkowej wykonuje się za pomocą uchwytu montażowego – dokręć śruby z momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów dobierz do prądu obciążenia (zgodnie z normami instalacyjnymi). Po zamontowaniu sprawdź mechaniczne zamocowanie wszystkich elementów.

FAQ

• Czy moduł MBK206 nadaje się do szaf o głębokości 200 mm? Tak, producent wskazuje minimalną głębokość szafy 200 mm. Przy głębokości 200 mm głębokość użytkowa wyniesie 68 mm, co pozwala na swobodne umieszczenie aparatury i przewodów.
• Ile jednostek przestrzennych (GU) oferuje ten moduł? Moduł ma 24 jednostki przestrzenne (GU). Jednostka przestrzenna (1 GU) odpowiada szerokości 18 mm, co daje łączną szerokość użytkową 438 mm (nie licząc profili bocznych).
• Jakie są pokrywy – metalowe czy z tworzywa? Pokrywy wykonane są z tworzywa sztucznego w kolorze RAL 7035 (jasnoszary). Są lekkie, trwałe i zamykane pod kątem 90°, co ułatwia dostęp do wnętrza rozdzielnicy.
