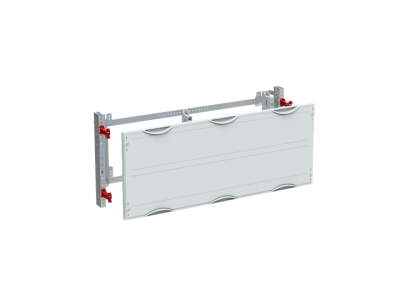

Moduł pod system szyn 250A-360A, do samodzielnego montażu (zestaw), CombiLine, MBS324 | 2CPX041739R9999 ABB

Alternatywny kod produktu: 2CPX041739R9999

Opis i Kluczowe Cechy

Moduł pod system szyn 250A-360A (symbol 2CPX041739R9999) to element wyposażenia wnętrza do samodzielnego montażu w modułowych tablicach rozdzielczych CombiLine. Przeznaczony do systemu szyn zbiorczych poziomych z 5-biegunowym układem, wyposażony w uchwyty szyn ZB5 i pokrywy z tworzywa sztucznego w kolorze szarym RAL7035. Konstrukcja o szerokości 3x750 mm (72 jednostki przestrzenne) umożliwia montaż do 5 szyn miedzianych o rozstawie osi 40 mm. Maksymalny prąd znamionowy 360 A zapewnia stabilną pracę w instalacjach średniego i dużego obciążenia.

• System szyn zbiorczych poziomych: Umożliwia elastyczne rozmieszczenie modułów i szyn w szafie rozdzielczej, optymalizując przestrzeń i ułatwiając serwisowanie.
• Uchwyty szyn ZB5 i rozstaw 40 mm: Stabilne mocowanie szyn miedzianych, zapewniające pewny kontakt elektryczny i mechaniczną wytrzymałość połączeń.
• Pokrywy z tworzywa RAL7035: Estetyczne zamknięcie modułu zabezpieczające przed dostępem do części pod napięciem, zgodne z kolorystyką standardowych szaf.
• Maksymalny prąd 360 A: Wytrzymałość na duże obciążenia prądowe, odpowiedni do zastosowań przemysłowych i energetycznych.
• Zamknięcie pokrywy 90°: Ułatwia montaż i konserwację modułu bez konieczności demontażu całej pokrywy.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących konstrukcji tablic rozdzielczych i jest zgodny z dyrektywami UE w zakresie bezpieczeństwa elektrycznego. Posiada oznaczenie CE.

Zastosowanie

Moduł pod system szyn 250A-360A przeznaczony jest do montażu w modułowych tablicach rozdzielczych CombiLine, gdzie wymagane jest elastyczne i wydajne zarządzanie obwodami elektrycznymi.

• Wytwarzanie energii i instalacje przemysłowe – jako część rozdzielnicy głównej.
• Budynki użyteczności publicznej i biurowce – do organizacji obwodów zasilających i sterujących.
• Obiekty infrastruktury krytycznej – zapewnienie bezawaryjnej pracy w warunkach ciągłego obciążenia.
• Modernizacje i rozbudowy instalacji – elastyczne dostosowanie do zmiennych wymagań układu zasilania.

Wskazówki Montażowe

Montaż modułu powinien zostać wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy upewnić się, że napięcie zostało odłączone, a szafa rozdzielcza jest odpowiednio przygotowana (głębokość minimum 225 mm). Szyny miedziane należy zamocować w uchwytach ZB5 z zachowaniem rozstawu 40 mm, a następnie przykręcić moduł do szyn zbiorczych. Pokrywy zamontować z uwzględnieniem kąta otwarcia 90° dla łatwego dostępu serwisowego. Przed uruchomieniem instalacji przeprowadzić testy izolacji i zwarciowe.

FAQ

• Czy moduł jest wyposażony w szyny zbiorcze? Nie – szyny zbiorcze należy zamawiać osobno. Moduł posiada jedynie uchwyty ZB5 do ich mocowania.
• Jaka jest maksymalna liczba szyn miedzianych w tym module? Moduł obsługuje maksymalnie 5 szyn miedzianych o rozstawie osi 40 mm.
• Czy moduł nadaje się do szaf o głębokości mniejszej niż 225 mm? Nie – moduł przeznaczony jest do użytku od głębokości szafy 225 mm.
