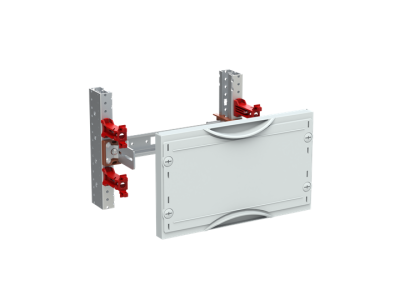

Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBK106 | 2CPX041677R9999 ABB

Alternatywny kod produktu: 2CPX041677R9999

Opis i Kluczowe Cechy

Moduł wyposażenia wnętrza CombiLine MBK106 (2CPX041677R9999) to niezmontowana jednostka rusztowa przeznaczona do budowy modułowych tablic rozdzielczych na szynie DIN. Dzięki 12 jednostkom przestrzennym (GU) i bezstopniowej regulacji głębokości użytkowej w zakresie 68–115 mm zapewnia elastyczność konfiguracji oraz optymalne wykorzystanie przestrzeni w szafach o głębokości od 200 mm. Szerokość użytkowa 188 mm umożliwia montaż szerokiej gamy aparatury modułowej. Perforowana szyna DIN 35×15 mm ułatwia organizację okablowania, a pokrywa z tworzywa w kolorze RAL 7035 z zamknięciem 90° gwarantuje estetykę i bezpieczny dostęp.

• 12 jednostek przestrzennych (GU) w rozstawie rzędów 150 mm: Wystarczająca pojemność do montażu wielu aparatów modułowych w uporządkowanej konfiguracji.
• Bezstopniowa regulacja głębokości od 68 do 115 mm: Możliwość dopasowania do różnych głębokości szaf rozdzielczych, co zwiększa uniwersalność zastosowania.
• Szerokość użytkowa 188 mm: Kompatybilność z typowymi aparatami modułowymi, zapewniająca łatwą integrację.
• Perforowana szyna DIN 35×15 mm z otworami do uchwytów przewodów: Ułatwia prowadzenie i mocowanie przewodów, poprawiając porządek w rozdzielnicy.
• Pokrywa z tworzywa sztucznego RAL 7035, zamknięcie 90°: Estetyczna, nieprzezroczysta obudowa chroniąca przed przypadkowym dotykiem oraz umożliwiająca szybki dostęp.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących rozdzielnic i obudów elektrycznych, posiada certyfikację CE. Zaprojektowany zgodnie ze standardami DIN dla aparatury modułowej, co gwarantuje kompatybilność i bezpieczeństwo w typowych instalacjach.

Zastosowanie

Moduł MBK106 przeznaczony jest do budowy i rozbudowy modułowych tablic rozdzielczych w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych. Sprawdza się wszędzie tam, gdzie wymagana jest elastyczna konfiguracja wnętrza szafy.

• Konstrukcja rozdzielnic dla systemów automatyki budynkowej i sterowania oświetleniem.
• Montaż aparatury modułowej (wyłączniki nadprądowe, styczniki, przyciski sterownicze) na szynie DIN.
• Tworzenie niezmontowanych pulpitów sterowniczych wymagających regulacji głębokości.
• Rozbudowa istniejących rozdzielnic o dodatkowe moduły wyposażenia wnętrza.

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Moduł mocuje się na szynie TH35/DIN. Przed montażem należy dostosować głębokość użytkową za pomocą uchwytu montażowego. Przy dokręcaniu śrub stosować momenty zgodne z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia prądowego. Pokrywę zamykać po zakończeniu prac.

FAQ

• Czy moduł MBK106 jest dostarczany w pełni zmontowany? Nie, jest to zestaw do samodzielnego montażu – jednostka rusztowa z szyną DIN i pokrywą, gotowa do indywidualnej konfiguracji.
• Jaka jest minimalna głębokość szafy, w której można zastosować ten moduł? Moduł przeznaczony jest do użytku od głębokości szafy 200 mm.
• Czy pokrywa jest przezroczysta? Nie, pokrywa wykonana jest z tworzywa sztucznego w kolorze RAL 7035 (szary), zamknięta – nieprzezroczysta, zapewniająca ochronę przed przypadkowym dotykiem.
