Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG422 | 2CPX041656R9999 ABB

Alternatywny kod produktu: 2CPX041656R9999

Opis i Kluczowe Cechy

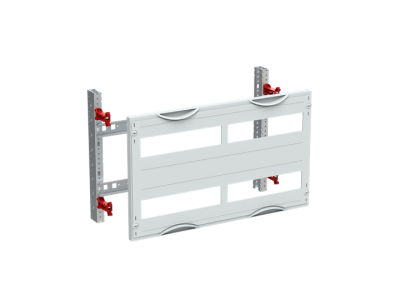

Moduł wyposażenia wnętrza CombiLine MBG422 (numer katalogowy 2CPX041656R9999) to niezmontowany panel rozdzielczy przeznaczony do samodzielnego montażu aparatury na szynie DIN. Dzięki szerokości panelu 500 mm i 48 jednostkom przestrzennym zapewnia elastyczną rozbudowę instalacji, a perforowana szyna DIN 35 × 15 mm ułatwia mocowanie oraz prowadzenie przewodów. Konstrukcja przystosowana do szaf o minimalnej głębokości 120 mm.

• 48 jednostek przestrzennych: Wysoka gęstość montażu pozwala na instalację wielu aparatów modułowych na ograniczonej powierzchni, optymalizując wykorzystanie miejsca w szafie rozdzielczej.
• Szyna DIN 35 × 15 mm z perforacją: Perforacja umożliwia szybkie i pewne mocowanie uchwytów kablowych, zapewniając porządek i bezpieczeństwo wiązek przewodów.
• Pokrywa z tworzywa sztucznego z wycięciem: Umożliwia dostęp do elementów sterujących i sygnalizacyjnych bez demontażu całej pokrywy, ułatwiając obsługę i konserwację.
• Zamknięcie prasowo-obrotowe 90°: Szybkie i intuicyjne otwieranie/zamykanie pokrywy przy zachowaniu bezpiecznego ryglowania w pozycji zamkniętej.
• Wykonanie w kolorze RAL 7035: Uniwersalny, jasny odcień szarości pasuje do standardowych obudów przemysłowych i rozdzielnic.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i standardem DIN dla obudów rozdzielnic. Posiada certyfikację CE, co potwierdza spełnienie zasadniczych wymagań Unii Europejskiej dotyczących wyrobów budowlanych i elektrotechnicznych. Wykonany z materiałów odpornych na starzenie i odkształcenia termiczne.

Zastosowanie

Panel CombiLine MBG422 przeznaczony jest do montażu w szafach sterowniczych, rozdzielnicach głównych i podrozdzielnicach. Sprawdza się zarówno w instalacjach przemysłowych, jak i w automatyce budynkowej.

• Montaż aparatury modułowej – wyłączników nadprądowych, różnicowoprądowych, styczników, przełączników i przycisków.
• Tworzenie rozdzielnic w obiektach użyteczności publicznej oraz budynkach mieszkalnych wielorodzinnych.
• Systemy automatyki budynkowej – sterowanie oświetleniem, ogrzewaniem, wentylacją.
• Instalacje przemysłowe wymagające dużej liczby torów i modułów w ograniczonej przestrzeni szafy.

Wskazówki Montażowe

Montaż panelu i aparatury powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Panel przeznaczony jest do zamocowania na szynie DIN TH35 w szafie o minimalnej głębokości 120 mm. Przed instalacją należy upewnić się, że konstrukcja nośna szafy jest odpowiednia do ciężaru zamontowanych urządzeń. Przekroje przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową aparatów. Nie przekraczać maksymalnego momentu dokręcania śrub podanych w dokumentacji producenta. Po zakończeniu montażu sprawdzić poprawność połączeń i szczelność zamknięcia pokrywy.

FAQ

• Czy pokrywa jest wyposażona w wycięcie na aparaty? Tak, pokrywa ma fabryczne wycięcie, które umożliwia dostęp do elementów sterujących (przyciski, przełączniki) oraz wskaźników LED bez konieczności otwierania całej pokrywy.
• Jaka jest minimalna głębokość szafy do zastosowania tego modułu? Zgodnie z danymi producenta, moduł jest przeznaczony do użytku od głębokości szafy 120 mm – gwarantuje to wystarczającą przestrzeń na prowadzenie przewodów i zamknięcie pokrywy.
• Z jakiego materiału wykonana jest pokrywa? Pokrywa wykonana jest z tworzywa sztucznego odpornego na uderzenia i starzenie, w kolorze RAL 7035 (jasnoszary). Nie wymaga konserwacji, odporna na działanie typowych zanieczyszczeń.
