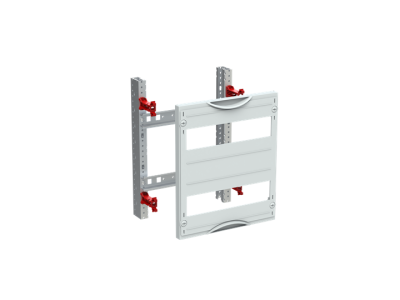

Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG412 | 2CPX041654R9999 ABB

Alternatywny kod produktu: 2CPX041654R9999

Opis i Kluczowe Cechy

Moduł CombiLine MBG412 (symbol 2CPX041654R9999) to uniwersalny zestaw do samodzielnego montażu aparatury na szynie DIN w modułowych tablicach rozdzielczych. Oferuje 24 jednostki przestrzenne w wymiarach 300 × 250 mm (2 GU) przy rozstawie rzędów 150 mm, co zapewnia dużą pojemność konfiguracyjną. Szyna DIN 35×15 mm z perforacją ułatwia mocowanie uchwytów przewodów, a pokrywa z tworzywa sztucznego w kolorze RAL 7035 z wycięciem oraz zamknięcie wciskane obracane o 90° gwarantują szybki dostęp i estetyczny wygląd.

• 24 jednostki przestrzenne: Pozwalają na zabudowę do 24 aparatów modułowych w jednym rzędzie, co zwiększa elastyczność aranżacji rozdzielnicy.
• Szyna DIN 35×15 mm z perforacją: Umożliwia stabilne mocowanie uchwytów przewodów oraz szybkie i pewne osadzenie aparatury.
• Pokrywa z wycięciem RAL 7035: Chroni wnętrze, jednocześnie umożliwiając montaż aparatów z elementami wystającymi (np. przyciski, sygnalizatory) bez konieczności dodatkowych obróbek.
• Zamknięcie wciskane obracane 90°: Zapewnia szybki dostęp do wnętrza bez użycia narzędzi, przy jednoczesnym bezpiecznym zamknięciu.
• Przeznaczenie do głębokości szafy od 120 mm: Kompatybilny z płytkimi obudowami, co oszczędza miejsce w instalacjach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach zgodnych z przepisami bezpieczeństwa.

Zastosowanie

Moduł CombiLine MBG412 służy jako ruszt nośny do budowy modułowych tablic rozdzielczych. Idealnie sprawdza się w instalacjach wymagających uporządkowanego montażu aparatury modułowej.

• Budowa rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Montaż zestawów styczników, wyłączników nadprądowych, różnicówkowych oraz aparatury sterowniczej w szafach o głębokości od 120 mm.
• Tworzenie łatwo konfigurowalnych stanowisk do automatyki budynkowej i sterowania oświetleniem.
• Modernizacje istniejących tablic rozdzielczych – wymiana lub rozbudowa o nowe aparaty modułowe.

Wskazówki Montażowe

Montaż modułu oraz wszelkie prace w rozdzielnicy powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Moduł przeznaczony jest do mocowania na szynie TH35 (DIN). Przed montażem należy sprawdzić zgodność głębokości szafy (minimum 120 mm) oraz wymiarów. Przekroje przewodów oraz momenty dokręcania – zgodnie z dokumentacją producenta dla konkretnych aparatów.

FAQ

• Czy moduł nadaje się do montażu aparatów z podświetleniem lub wyświetlaczami? Tak, pokrywa posiada wycięcie, które umożliwia montaż elementów wystających np. przycisków z LED czy sygnalizatorów.
• Jaki stopień ochrony zapewnia moduł? Moduł przeznaczony jest do zabudowy w szafie – ostateczny stopień ochrony zależy od obudowy. Sam moduł nie posiada deklarowanego IP, jego elementy (pokrywa, szyna) są dostosowane do pracy wewnątrz rozdzielnicy.
• Czy szyna DIN jest standardowa (perforowana)? Tak, szyna DIN 35×15 mm posiada perforację ułatwiającą mocowanie uchwytów przewodów i jest zgodna z typowymi aparatami modułowymi.
