Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG304 | 2CPX041669R9999 ABB

Alternatywny kod produktu: 2CPX041669R9999

Opis i Kluczowe Cechy

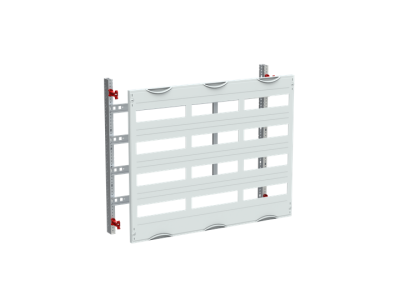

Moduł pod aparaty na szynę DIN MBG304 (symbol 2CPX041669R9999) z serii CombiLine to modułowy panel rozdzielczy przeznaczony do samodzielnego montażu w szafach sterowniczych. Posiada jednostkę rusztową o szerokości 4 modułów (4 GU = 600 mm) i całkowitej szerokości panelu 750 mm, wyposażoną w 144 jednostki przestrzenne. Konstrukcja zawiera szynę DIN 35 x 15 mm z perforacją ułatwiającą mocowanie przewodów oraz dodatkowy profil stabilizujący, zapewniający sztywność całej konstrukcji. Pokrywy z tworzywa sztucznego (RAL 7035) zamykają się pod kątem 90° i posiadają wycięcie ułatwiające montaż w szafkach o głębokości 120 mm.

• Szerokość 4 GU (600 mm): Standardowy rozmiar modułowy, kompatybilny z większością aparatów i osprzętu elektrycznego montowanego na szynach DIN.
• 144 jednostki przestrzenne: Umożliwia precyzyjne rozmieszczenie aparatów i modułów z zachowaniem zachowania norm dotyczących odstępów i wentylacji.
• Szyna DIN 35 x 15 mm z perforacją: Ułatwia organizację okablowania i stabilne mocowanie aparatów dzięki systemowi uchwytów przewodów.
• Dodatkowy profil stabilizujący: Zwiększa sztywność konstrukcji, redukując ryzyko odkształceń podczas montażu i eksploatacji.
• Pokrywy z tworzywa RAL 7035 z wycięciem: Estetyczne i funkcjonalne wykończenie, ułatwiające dostęp do wnętrza szafy przy zachowaniu standardowej głębokości 120 mm.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących konstrukcji rozdzielnic (PN-EN 61439-1, PN-EN 61439-2) oraz standardy montażu na szynie DIN. Posiada deklarację zgodności CE.

Zastosowanie

Moduł MBG304 przeznaczony jest do budowy i rozbudowy rozdzielnic elektrycznych oraz szaf sterowniczych w instalacjach przemysłowych, budynkowych i energetycznych.

• Montaż aparatury modułowej (wyłączniki, przekaźniki, styczniki) w szafach sterowniczych.
• Organizacja przestrzeni w rozdzielnicach głównych i podrozdzielnicach.
• Budowa systemów zarządzania okablowaniem z zachowaniem norm dotyczących odstępów i wentylacji.
• Stosowanie w szafach o głębokości 120 mm dzięki specjalnemu wycięciu w pokrywie.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszystkich norm bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Moduł mocować do profili nośnych szafy przy użyciu dedykowanych wkrętów. Podczas montażu aparatów na szynie DIN należy zachować zalecane odstępy wentylacyjne oraz unikać nadmiernego zagęszczenia komponentów. Pokrywy zamykać pod kątem 90°, dociskając je równomiernie, aby zapewnić szczelność i estetykę wykonania.

FAQ

• Czy moduł MBG304 jest kompatybilny ze wszystkimi aparatami na szynę DIN? Moduł posiada standardową szynę DIN 35 x 15 mm, co zapewnia kompatybilność z większością aparatów modułowych dostępnych na rynku. Zaleca się jednak weryfikację wymiarów aparatów przed montażem.
• Jakie są zalecane odstępy wentylacyjne między aparatami? Zgodnie z normami PN-EN 61439, odstępy wentylacyjne zależą od mocy i rodzaju aparatów – szczegółowe wytyczne znajdują się w dokumentacji technicznej.
• Czy moduł można stosować w szafach o innej głębokości niż 120 mm? Specjalne wycięcie w pokrywie umożliwia montaż w szafach o głębokości 120 mm. W przypadku innych wymiarów konieczna jest indywidualna ocena konstrukcji.
