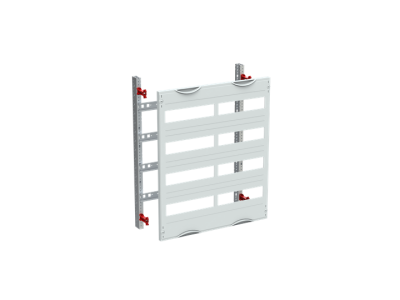

Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG204 | 2CPX041667R9999 ABB

Alternatywny kod produktu: 2CPX041667R9999

Opis i Kluczowe Cechy

Moduł pod aparaty na szynę DIN CombiLine MBG204 (2CPX041667R9999) to zestaw do samodzielnego montażu, przeznaczony do budowy modułowych tablic rozdzielczych. Oferuje 96 jednostek przestrzennych w panelu o szerokości 500 mm, co pozwala na elastyczne rozmieszczenie aparatury modułowej. Rozstaw rzędów 125 mm oraz szyna DIN 35x15 mm z perforacją ułatwiają prowadzenie przewodów i montaż uchwytów. Pokrywy z tworzywa sztucznego w kolorze RAL 7035 z wycięciem zapewniają szybki dostęp do wnętrza.

• Wymiar jednostki rusztowej 4 GU (600 mm): gwarantuje kompatybilność z szeroką gamą szaf rozdzielczych, ułatwiając integrację w istniejących instalacjach.
• Szerokość panelu 500 mm i 96 jednostek przestrzennych: umożliwiają montaż dużej liczby aparatów w uporządkowany sposób, zwiększając funkcjonalność rozdzielnicy.
• Rozstaw rzędów 125 mm: optymalizuje przestrzeń między szynami DIN, ułatwiając prowadzenie przewodów i montaż dodatkowych akcesoriów.
• Szyna DIN 35x15 mm z perforacją: perforacja umożliwia stabilne mocowanie uchwytów przewodów, co poprawia organizację okablowania.
• Pokrywy z tworzywa sztucznego z wycięciem (RAL 7035): lekkie, trwałe i łatwe w demontażu – wycięcie ułatwia dostęp do aparatury bez zdejmowania całej pokrywy.
• Minimalna głębokość szafy 120 mm: pozwala na zastosowanie modułu nawet w płytkich szafach rozdzielczych, oszczędzając miejsce.

Zgodność z Normami

Moduł CombiLine MBG204 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności w instalacjach elektrycznych.

Zastosowanie

Moduł przeznaczony jest do samodzielnej budowy rozdzielnic głównych, podrozdzielnic oraz szaf sterowniczych w instalacjach przemysłowych i budynkowych. Doskonale sprawdza się jako rusztowanie do montażu aparatury modułowej (wyłączników, styczników, przekaźników, przycisków itp.).

• Budowa rozdzielnic w obiektach użyteczności publicznej i biurowcach – 96 jednostek przestrzennych pozwala na skonfigurowanie złożonych układów sterowania.
• Modernizacja istniejących tablic rozdzielczych – dzięki perforowanej szynie DIN i pokrywom z wycięciem wymiana aparatów jest szybka i bezpieczna.
• Instalacje w wąskich szafach (od głębokości 120 mm) – moduł idealnie nadaje się do zastosowań, w których liczy się każdy centymetr przestrzeni.
• Rozdzielnice w warsztatach i małych zakładach produkcyjnych – elastyczna konfiguracja pozwala na dostosowanie układu do zmieniających się potrzeb.

Wskazówki Montażowe

Montaż modułu CombiLine MBG204 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w szafie rozdzielczej. Szyna DIN montowana jest na dedykowanych wspornikach – upewnij się, że wszystkie elementy są prawidłowo zamocowane. Moment dokręcania śrub mocujących należy dostosować do zaleceń producenta, aby uniknąć uszkodzenia tworzywa. Przekrój przewodów wybierz zgodnie z prądem obciążenia instalacji. Po zamontowaniu aparatury sprawdź poprawność połączeń i szczelność pokryw.

FAQ

• Czy pokrywa modułu ma wycięcia ułatwiające dostęp? Tak, wykonanie pokrywy przewiduje wycięcie, co umożliwia dostęp do elementów wewnętrznych bez konieczności całkowitego demontażu pokrywy.
• Jaka jest minimalna głębokość szafy zalecana do tego modułu? Moduł został zaprojektowany do użytku od głębokości szafy wynoszącej 120 mm, co pozwala na instalację nawet w płytkich rozdzielnicach.
• Czy szyna DIN jest perforowana? Do czego służy perforacja? Tak, szyna DIN 35x15 mm posiada perforację, która umożliwia montaż uchwytów do prowadzenia przewodów, co ułatwia porządkowanie okablowania wewnątrz rozdzielnicy.
