Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG203 | 2CPX041661R9999 ABB

Alternatywny kod produktu: 2CPX041661R9999

Opis i Kluczowe Cechy

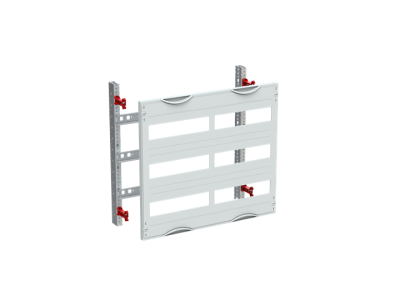

Moduł wyposażenia wnętrza CombiLine MBG203 (symbol 2CPX041661R9999) to niezmontowany panel rozdzielczy przeznaczony do samodzielnego montażu urządzeń na szynie DIN. Oferuje 72 jednostki przestrzenne przy szerokości panelu 500 mm i rozstawie rzędów 125 mm, co pozwala na elastyczne rozmieszczenie aparatury modułowej w szafie o głębokości od 120 mm. W komplecie znajduje się szyna DIN 35 x 15 mm z perforacją ułatwiającą mocowanie uchwytów przewodów oraz plastikowe pokrywy z wycięciem, zamykane na wcisk i obrót o 90°.

• Wymiary rusztu (3 GU = 450 mm): Umożliwiają montaż w standardowych szafach o głębokości od 120 mm, co zapewnia kompatybilność z typowymi obudowami rozdzielnic.
• Szerokość panelu 2 = 500 mm i 72 jednostki przestrzenne: Dają dużą pojemność montażową dla aparatów modułowych, styczników, wyłączników i przycisków, bez konieczności stosowania dodatkowych szyn.
• Szyna DIN 35 x 15 mm z perforacją: Ułatwia prowadzenie i mocowanie przewodów za pomocą opasek lub uchwytów, co przyspiesza instalację i poprawia estetykę wnętrza szafy.
• Pokrywy z tworzywa sztucznego, RAL 7035: Zapewniają ochronę mechaniczną i estetyczne wykończenie; zamknięcie wciskane i obracane pod kątem 90° gwarantuje szybki dostęp do aparatury.
• Konstrukcja niezmontowana (zestaw do samodzielnego montażu): Pozwala na dowolne rozplanowanie szyn i osprzętu według indywidualnych potrzeb instalacyjnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla rozdzielnic niskiego napięcia i jest oznaczony certyfikatem CE. Zalecany do stosowania w instalacjach zgodnych z normami IEC/EN 61439 (rozdzielnice niskiego napięcia) oraz standardem DIN.

Zastosowanie

Moduł CombiLine MBG203 przeznaczony jest do budowy rozdzielnic głównych, podrozdzielnic oraz szaf sterowniczych w obiektach przemysłowych, komercyjnych i mieszkalnych. Sprawdza się wszędzie tam, gdzie wymagana jest elastyczna zabudowa aparatury modułowej na szynie DIN.

• Tworzenie rozdzielnic mieszkaniowych – montaż wyłączników nadprądowych, różnicowoprądowych i ochronników przepięć.
• Budowa szaf sterowniczych w automatyce budynkowej – integracja styczników, przekaźników, przycisków i przełączników.
• Instalacje przemysłowe – zabudowa aparatury przeciwzwarciowej, rozłączników i układów sterowania.
• Modernizacja istniejących rozdzielnic – łatwe dodawanie nowych obwodów dzięki dużej liczbie jednostek przestrzennych (72).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Moduł przystosowany jest do mocowania na szynie TH35 (DIN 35 mm) – szyna jest już zamontowana w zestawie. Przed instalacją upewnij się, że głębokość szafy wynosi co najmniej 120 mm. Przekroje przewodów dobierz zgodnie z wymaganiami obciążenia i obowiązującymi normami. Podczas dokręcania połączeń stosuj momenty podane w dokumentacji producenta (jeśli nie określono – postępuj zgodnie z ogólnymi zasadami dla danego typu aparatu).

FAQ

• Czy moduł MBG203 jest dostarczany w stanie zmontowanym? Nie, jest to zestaw do samodzielnego montażu (niezmontowany panel rozdzielczy). W skład wchodzi szyna DIN, pokrywy oraz elementy konstrukcyjne, które należy złożyć według własnego projektu.
• Jakie są dokładne wymiary modułu? Ruszt ma wysokość 450 mm (3 GU), szerokość panelu wynosi 500 mm, rozstaw rzędów to 125 mm. Głębokość szafy musi wynosić co najmniej 120 mm.
• Jakiego koloru są pokrywy i czy są z wycięciem? Pokrywy wykonane są z tworzywa sztucznego w kolorze RAL 7035 (jasnoszary) i posiadają wycięcie ułatwiające dostęp do aparatury. Zamykane są na wcisk i obrót o 90°.
