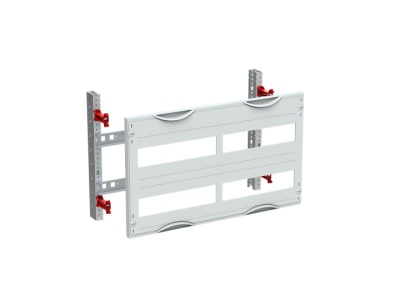

Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG202 | 2CPX041655R9999 ABB

Alternatywny kod produktu: 2CPX041655R9999

Opis i Kluczowe Cechy

Moduł pod aparaty na szynę DIN CombiLine MBG202 (symbol 2CPX041655R9999) to gotowy zestaw do samodzielnego montażu rozdzielnicy. Ruszt o szerokości panelu 500 mm (2 GU = 300 mm) zapewnia 48 jednostek przestrzennych, co pozwala na elastyczne rozmieszczenie aparatów modułowych w jednym rzędzie. W komplecie znajduje się szyna DIN 35 x 15 mm z perforacją ułatwiającą mocowanie uchwytów przewodów, a także pokrywa z tworzywa sztucznego w kolorze RAL 7035 z wycięciem, umożliwiająca łatwy dostęp do aparatury.

• 48 jednostek przestrzennych: Duża pojemność modułu pozwala na zamontowanie wielu aparatów modułowych w jednym rzędzie, co oszczędza miejsce w szafie i upraszcza okablowanie.
• Szyna DIN 35 x 15 mm z perforacją: Standardowy profil montażowy zgodny z wymaganiami większości aparatury, perforacja ułatwia mocowanie uchwytów kablowych i organizerów przewodów.
• Pokrywa z tworzywa z wycięciem i zamknięciem wciskano-obrotowym 90°: Szybki dostęp do aparatów bez użycia narzędzi, wycięcie umożliwia swobodny montaż modułów wyposażenia wnętrza (np. listew zaciskowych).
• Rozstaw rzędów 125 mm i głębokość szafy od 120 mm: Optymalne dopasowanie do standardowych szaf sterowniczych i rozdzielnic – montaż możliwy nawet w płytkich obudowach.
• Kolor RAL 7035 (jasnoszary): Uniwersalna kolorystyka pasująca do większości szaf i obudów, estetyczny wygląd gotowej rozdzielnicy.

Zgodność z Normami

Moduł CombiLine MBG202 został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących konstrukcji rozdzielnic niskiego napięcia oraz standardem DIN dla szyn montażowych. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Moduł rusztowy przeznaczony jest do samodzielnej zabudowy wewnątrz szaf sterowniczych i rozdzielnic. Sprawdza się wszędzie tam, gdzie wymagana jest elastyczna aranżacja aparatury modułowej w układzie pionowym lub poziomym.

• Budowa rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, usługowych i przemysłowych.
• Montaż w szafach sterowniczych maszyn i linii produkcyjnych, gdzie niezbędna jest szybka rekonfiguracja aparatów (styczniki, wyłączniki, przekaźniki).
• Instalacje tymczasowe lub laboratoryjne – moduł pozwala na szybkie stworzenie rozdzielnicy prototypowej.
• Zastosowanie w systemach automatyki budynkowej (sterowanie oświetleniem, HVAC) jako podstawa pod aparaturę modułową.

Wskazówki Montażowe

Montaż modułu oraz instalację aparatów może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Moduł przeznaczony jest do mocowania na szynie DIN TH35 (35 x 15 mm), która jest już w zestawie. Przed montażem w szafie należy upewnić się, że głębokość obudowy wynosi co najmniej 120 mm. Wszystkie połączenia śrubowe (pokrywa, szyna) dokręcać z momentem zgodnym z dokumentacją producenta. Przekroje przewodów dobierać do prądu obciążenia oraz wymogów norm.

FAQ

• Jakie aparaty mogę zamontować w module MBG202? Moduł posiada 48 jednostek przestrzennych (szt. modułów) na standardowej szynie DIN 35 mm. Można w nim instalować dowolne aparaty modułowe o szerokości 1…n modułów (np. wyłączniki nadprądowe, styczniki, przekaźniki) oraz osprzęt (listwy zaciskowe, rozdzielacze PE/N).
• Czy szyna DIN jest już zamontowana? Tak, moduł jest dostarczany ze zmontowaną szyną DIN 35 x 15 mm z perforacją, gotową do natychmiastowego użycia.
• Jaki kolor ma pokrywa i czy jest zdejmowana? Pokrywa wykonana jest z tworzywa sztucznego w kolorze RAL 7035 (jasnoszary). Zamykana jest na zatrzask wciskany i obracany pod kątem 90° – można ją łatwo zdjąć bez użycia narzędzi w celu dostępu do aparatury.
