Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG201 | 2CPX041651R9999 ABB

Alternatywny kod produktu: 2CPX041651R9999

Opis i Kluczowe Cechy

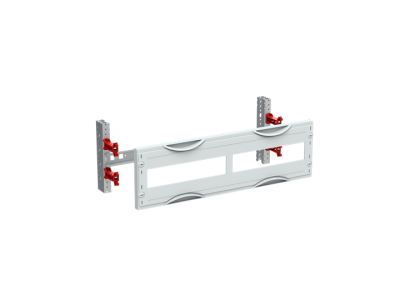

Moduł rozdzielczy CombiLine MBG201 (nr kat. 2CPX041651R9999) to niezmontowany panel do samodzielnego montażu aparatury na szynie DIN. Oferuje 24 jednostki przestrzenne (GU) w szerokości 500 mm (jednostka rusztowa 1 GU = 150 mm) oraz rozstaw rzędów 125/150 mm, co zapewnia elastyczne planowanie wnętrza szafy. Wyposażony w szynę DIN 35×15 mm z perforacją, pokrywę z wycięciem (RAL 7035) oraz zamknięcie zaprasowywane i obracane o 90°. Produkt przeznaczony do użytku od głębokości szafy 120 mm.

• Szerokość panelu 500 mm i 24 jednostki przestrzenne: umożliwia zabudowę dużej liczby aparatów modułowych w jednym rzędzie, optymalizując miejsce w rozdzielnicy.
• Rozstaw rzędów 125/150 mm: elastyczne dopasowanie do różnych głębokości szaf sterowniczych i rozdzielczych.
• Szyna DIN 35×15 mm z perforacją: ułatwia mocowanie uchwytów przewodów oraz szybki, pewny montaż aparatów modułowych.
• Pokrywa z tworzywa sztucznego z wycięciem (RAL 7035): zapewnia dostęp do poprzeczki zaciskowej i okablowania bez demontażu, a estetyczny kolor jasnoszary pasuje do większości szaf.
• Zamknięcie zaprasowywane i obracane o 90°: bezpieczne i intuicyjne zamykanie modułu bez użycia narzędzi.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania norm dotyczących obudów i akcesoriów rozdzielnic niskiego napięcia.

Zastosowanie

Moduł CombiLine MBG201 służy do budowy wnętrz rozdzielnic małego i średniego napięcia w instalacjach przemysłowych i komercyjnych.

• Budowa rozdzielnic głównych i podrozdzielnic w obiektach użyteczności publicznej.
• Montaż aparatury modułowej (styczniki, wyłączniki, przekaźniki) w szafach sterowniczych maszyn i linii produkcyjnych.
• Tworzenie elastycznych konfiguracji w systemach automatyki budynkowej i przemysłowej.
• Modernizacja i rozbudowa istniejących rozdzielnic – możliwość dokupienia kolejnych paneli o tej samej szerokości.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w szafie. Panel należy zamontować na szynie TH35 (DIN) w suchej, wentylowanej rozdzielnicy. Przekrój przewodów oraz moment dokręcania zacisków (jeśli występują) dobierz zgodnie z dokumentacją producenta. Upewnij się, że głębokość szafy wynosi co najmniej 120 mm.

FAQ

• Czy pokrywa modułu jest przezroczysta? Nie, pokrywa wykonana jest z nieprzezroczystego tworzywa sztucznego RAL 7035 i posiada wycięcie ułatwiające prowadzenie okablowania.
• Ile aparatów modułowych można zamontować w jednym panelu? Panel oferuje 24 jednostki przestrzenne (GU) w systemie CombiLine. Liczba zamontowanych aparatów zależy od ich szerokości – każdy zajmuje odpowiednią liczbę jednostek GU.
• Czy szyna DIN jest już zamontowana? Tak, w zestawie znajduje się szyna DIN 35×15 mm z perforacją, gotowa do montażu aparatury.
