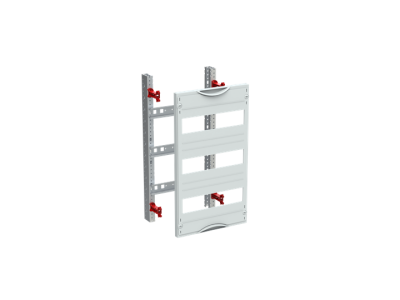

Moduł pod aparaty na szynę DIN, do samodzielnego montażu (zestaw), CombiLine, MBG103 | 2CPX041659R9999 ABB

Alternatywny kod produktu: 2CPX041659R9999

Opis i Kluczowe Cechy

Moduł pod aparaty na szynę DIN CombiLine MBG103 (symbol 2CPX041659R9999) to zestaw do samodzielnego montażu, przeznaczony do budowy modułowych paneli rozdzielczych. O wysokości 450 mm (3 GU) i szerokości 250 mm, wyposażony w 36 jednostek przestrzennych na aparaturę modułową. Rozstaw rzędów 125 mm zapewnia wygodne rozmieszczenie komponentów. Perforowana szyna DIN 35x15 mm ułatwia prowadzenie przewodów, a pokrywy z tworzywa sztucznego w kolorze RAL 7035 z wycięciem gwarantują estetykę i szybki dostęp do wnętrza. Zamknięcie zaprasowywane i obracane pod kątem 90° umożliwia obsługę bez użycia narzędzi.

• 36 jednostek przestrzennych: duża pojemność na aparaturę modułową (styczniki, wyłączniki, przekaźniki) bez konieczności stosowania dodatkowych modułów.
• Perforowana szyna DIN 35×15 mm: umożliwia pewne mocowanie uchwytów przewodów i szybkie porządkowanie okablowania wewnątrz rozdzielnicy.
• Pokrywy z tworzywa sztucznego RAL 7035 z wycięciem: estetyczne wykończenie, ochrona przed przypadkowym dotknięciem oraz dostęp do aparatury bez demontażu całej pokrywy.
• Zamknięcie zaprasowywane/obracane 90°: szybki i pewny dostęp do wnętrza rozdzielnicy, bez potrzeby użycia narzędzi.
• Rozstaw rzędów 125 mm: optymalne rozmieszczenie aparatury modułowej w szafie, ułatwiające prowadzenie przewodów i zachowanie odstępów izolacyjnych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących osprzętu rozdzielnic niskonapięciowych. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami unijnymi. Przeznaczony do montażu w suchych pomieszczeniach, w szafach o minimalnej głębokości 120 mm.

Zastosowanie

Moduł CombiLine MBG103 stanowi uniwersalną konstrukcję nośną dla aparatury modułowej montowanej na szynie DIN. Sprawdza się w różnorodnych instalacjach przemysłowych i budynkowych.

• Budowa rozdzielnic sterowniczych w automatyce przemysłowej – łatwe grupowanie styczników, przekaźników i wyłączników.
• Tworzenie modułowych paneli rozdzielczych w instalacjach budynkowych – zasilanie i sterowanie obwodami oświetlenia, gniazd czy klimatyzacji.
• Montaż aparatury modułowej w szafach sterowniczych maszyn i urządzeń – elastyczna konfiguracja dzięki 36 jednostkom przestrzennym.
• Systemy CombiLine do elastycznej zabudowy rozdzielnic w rozdzielniach głównych i podrozdzielniach.

Wskazówki Montażowe

Montaż modułu oraz instalacja aparatury modułowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Moduł mocuje się na szynie TH35 (DIN 35 mm) wewnątrz szafy. Dokręcanie śrub łączeniowych należy wykonać z momentem zgodnym z dokumentacją producenta. Przekrój przewodów doprowadzających dobierz do przewidywanego obciążenia. Zaleca się stosowanie uchwytów przewodów mocowanych w perforacjach szyny DIN dla zachowania porządku wiązek kablowych.

FAQ

• Czy moduł jest dostarczany w stanie zmontowanym? Nie, jest to zestaw do samodzielnego montażu. Wszystkie elementy (szyna DIN, pokrywy, zamknięcia) należy złożyć zgodnie z instrukcją producenta.
• Jakie wycięcie ma pokrywa? Pokrywa jest fabrycznie wyposażona w wycięcie, które umożliwia dostęp do aparatury modułowej bez konieczności demontażu całej pokrywy. Ułatwia to obsługę i konserwację.
• Jaka jest minimalna głębokość szafy do montażu modułu? Minimalna głębokość szafy wynosi 120 mm. Dla wygody prowadzenia przewodów zaleca się stosowanie szaf o większej głębokości.
